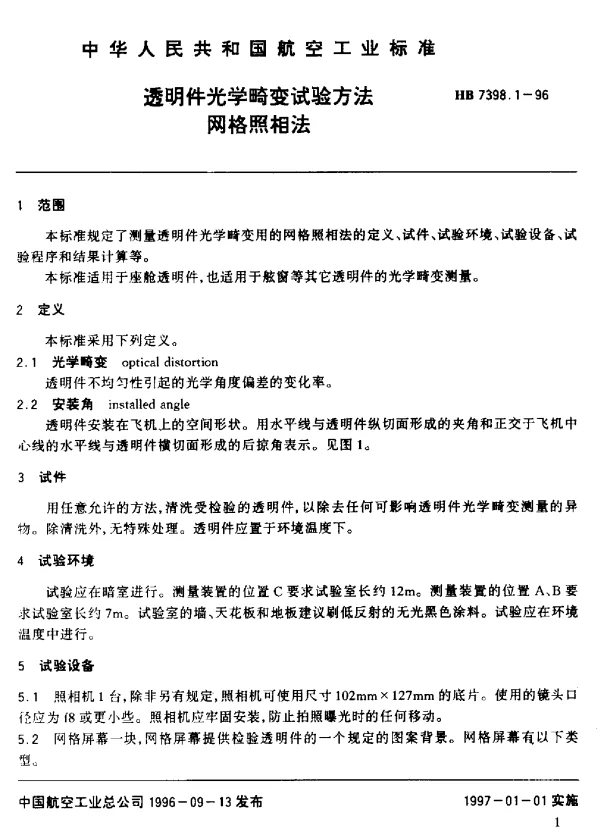

HB 7398.1-1996 透明件光学畸变试验方法.网格照相法

HB 7398.1-1996标准概述

HB 7398.1-1996《透明件光学畸变试验方法.网格照相法》是一项专门用于评估透明材料光学畸变特性的国家标准。这项标准通过网格照相法来检测透明件（如玻璃、塑料等）在不同条件下的光学畸变程度，从而确保其在实际应用中的视觉清晰度和安全性。该标准的制定为相关行业提供了科学、规范的测试手段，尤其在汽车工业、建筑领域以及光学仪器制造中具有重要意义。

光学畸变的定义与危害

光学畸变是指由于透明件表面形状的不规则性或内部应力分布不均导致光线传播路径发生偏离的现象。这种现象会直接影响物体成像的质量，造成图像扭曲或模糊。例如，在汽车挡风玻璃上，严重的光学畸变可能导致驾驶员对前方路况产生误判，从而增加交通事故的风险。因此，准确测量透明件的光学畸变成为产品质量控制的重要环节。

网格照相法的工作原理

网格照相法的核心在于利用网格图案作为参考基准，通过拍摄透明件前后的网格图像并对比分析，计算出畸变量。具体步骤如下：

• 准备阶段: 在透明件后方放置带有均匀网格的背景板。
• 拍摄过程: 使用高精度相机从正面拍摄透明件表面的网格图像。
• 数据分析: 对比原始网格与变形后的网格图像，通过软件计算出畸变率。

这种方法不仅操作简便，而且能够提供定量化的结果，是目前广泛应用的技术之一。

实际应用案例

以某知名汽车制造商为例，其生产的高端车型采用了大面积全景天窗设计。为了确保驾驶舱内的视野不受影响，企业严格按照HB 7398.1-1996标准对天窗玻璃进行了严格检测。结果显示，经过优化后的天窗玻璃最大畸变率仅为0.5%，远低于标准规定的1%限值，充分验证了该技术的有效性。

未来发展趋势

随着新材料的不断涌现和技术的进步，HB 7398.1-1996标准也在逐步完善中。未来的研究方向可能包括开发更高分辨率的检测设备、引入人工智能算法辅助分析，以及拓展至更多类型的透明材料领域。这些努力将进一步提升透明件光学性能的评价水平，推动相关行业的健康发展。
