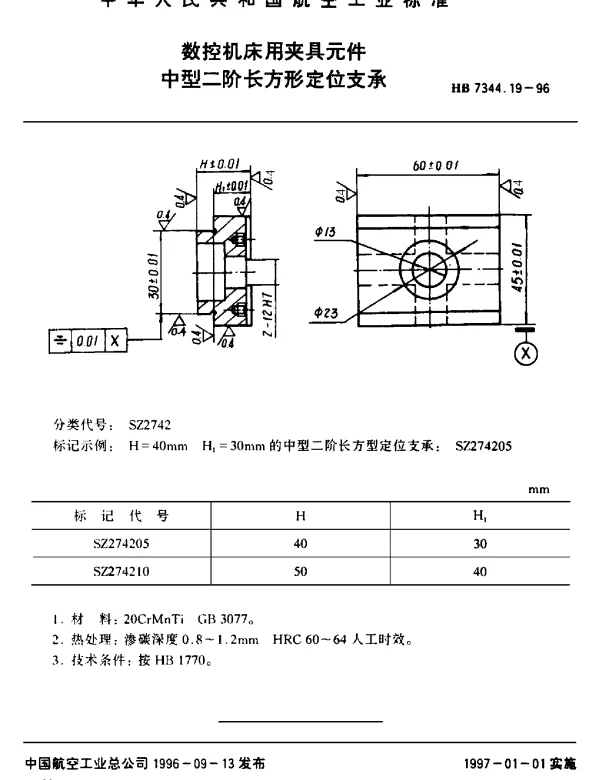

HB 7344.19-1996 数控机床用夹具元件.中型二阶长方形定位支承

摘要

本文围绕HB 7344.19-1996标准中的数控机床用夹具元件——中型二阶长方形定位支承展开讨论。通过对该标准的深入分析，结合实际应用背景，探讨了其设计原理、技术要求及在现代机械加工中的重要性。通过与传统定位支承的对比，强调了其在提高加工精度和效率方面的优势。

引言

随着制造业的发展，数控机床的应用日益广泛，而夹具作为实现工件精确定位的关键部件，其性能直接影响到加工质量和生产效率。HB 7344.19-1996标准对数控机床用夹具元件进行了详细规范，其中中型二阶长方形定位支承作为一种重要的定位元件，具有广泛的应用价值。本文旨在从理论和技术层面剖析其特点，并提出改进建议。

中型二阶长方形定位支承的设计原理

中型二阶长方形定位支承的设计基于以下原则：

• 稳定性：通过合理的几何形状设计，确保支承能够承受较大的载荷而不发生变形。
• 精确性：采用高精度加工工艺，保证支承表面的平面度和平行度符合标准要求。
• 通用性：适应多种工件类型，满足不同应用场景的需求。

技术要求与应用分析

根据HB 7344.19-1996标准，中型二阶长方形定位支承需满足以下技术指标：

• 表面粗糙度Ra值不大于0.8μm。
• 平行度误差不超过0.02mm/100mm。
• 材料硬度不低于HRC45。

在实际应用中，这种定位支承广泛用于汽车制造、航空航天等领域，特别是在需要高精度加工的场景下表现出色。相比传统的圆形或三角形定位支承，它具有更高的承载能力和更稳定的定位效果。

结论

中型二阶长方形定位支承是数控机床夹具系统中的关键组件之一。通过对HB 7344.19-1996标准的研究，我们认识到其在提升加工精度和效率方面的重要作用。未来，应进一步优化设计，降低制造成本，以更好地服务于现代工业需求。
