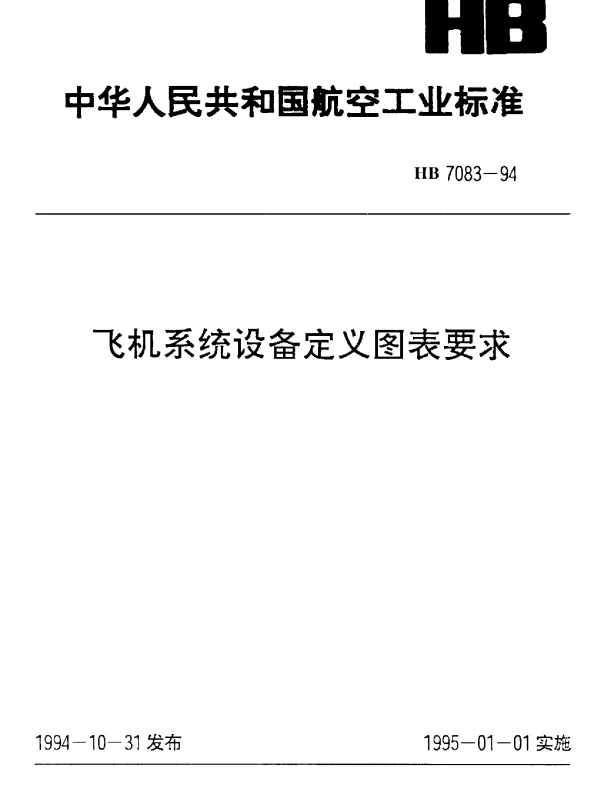

HB 7083-1994 飞机系统设备定义图表要求

HB 7083-1994 飞机系统设备定义图表要求常见问题解答

HB 7083-1994 是中国航空行业的一项标准，主要用于规范飞机系统设备的定义与图表要求。以下是关于该标准的一些常见问题及其解答。

优先级 1: 标准的主要内容是什么？

HB 7083-1994 主要规定了飞机系统设备的定义图表要求，包括但不限于以下方面：

• 系统设备的功能划分与标识规则。
• 图表绘制的基本原则，如布局、符号、线条等。
• 图表中需要包含的关键信息，例如设备名称、编号、接口等。

该标准旨在统一飞机系统设备的设计与表达方式，提高设计文件的一致性和可读性。

优先级 2: 如何正确理解“定义图表”中的“功能划分”？

“功能划分”是指根据飞机系统设备的实际功能，将整个系统划分为多个子系统或模块，并为每个子系统分配唯一的标识符（如字母或数字）。这些标识符在图表中用于区分不同的设备和连接关系。

例如，动力系统可能被标记为“P”，而导航系统可能被标记为“N”。这种划分有助于简化复杂系统的表达，并便于后续维护和升级。

优先级 3: 图表绘制时有哪些基本要求？

HB 7083-1994 对图表绘制有明确的要求，主要包括以下几点：

• 布局清晰： 图表应以直观的方式展示系统设备之间的连接关系，避免过于复杂。
• 符号规范： 使用标准符号表示设备类型（如矩形表示设备，圆形表示接口）。
• 线条清晰： 连接线应简洁明了，避免交叉或混乱。
• 标注完整： 每个设备和接口都需标注其名称、编号及功能说明。

遵循这些要求可以确保图纸具有良好的可读性和实用性。

优先级 4: 如果发现现有图纸不符合标准怎么办？

如果发现现有图纸不符合 HB 7083-1994 的要求，应采取以下步骤：

• 对照标准逐项检查图纸是否存在偏差。
• 对不符合的部分进行修改，包括重新划分功能、调整布局或补充遗漏的信息。
• 必要时咨询专业技术人员或参考相关案例，确保修改后的图纸符合标准。

修改完成后，建议重新审核图纸并记录修改过程，以便后续追溯。

优先级 5: HB 7083-1994 是否适用于所有类型的飞机？

HB 7083-1994 主要适用于民用飞机的设计与制造，但部分原则也可应用于军用飞机或其他航空设备。具体适用范围需根据实际项目需求确定。

对于特殊类型的飞机，可能需要结合其他标准或补充要求进行调整。
