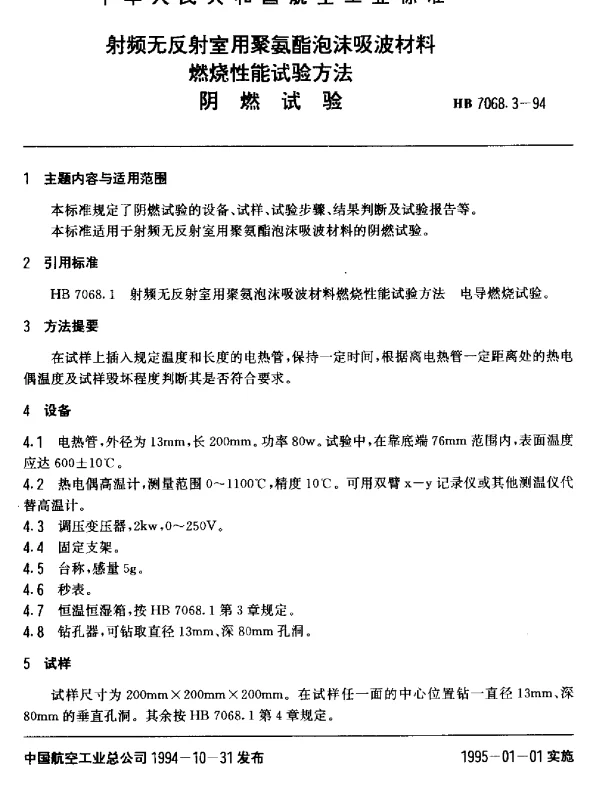

HB 7068.3-1994 射频无反射室用聚氨酯泡沫吸波材料燃烧性能试验方法.阴燃试验

摘要

本文基于HB 7068.3-1994标准，对射频无反射室用聚氨酯泡沫吸波材料的阴燃特性进行了深入分析。通过详细解读该标准中关于阴燃试验的具体要求与操作流程，探讨了影响聚氨酯泡沫吸波材料燃烧性能的关键因素，并结合实际案例提出了改进建议。

引言

在现代航空航天及电子工业领域，射频无反射室的应用日益广泛。作为其核心组成部分之一，聚氨酯泡沫吸波材料不仅需要具备优异的电磁吸收性能，还必须满足严格的防火安全标准。其中，阴燃特性是衡量此类材料安全性的重要指标之一。HB 7068.3-1994标准为此提供了详细的测试方法和评价体系。

阴燃试验概述

根据HB 7068.3-1994的规定，阴燃试验旨在评估聚氨酯泡沫吸波材料在外来火源作用下是否容易发生持续燃烧或蔓延现象。以下是试验的主要步骤：

• 准备试样：按照规定尺寸裁剪样品，确保表面平整且无明显缺陷。
• 设置环境条件：将试样置于特定温度、湿度条件下预处理一定时间。
• 点燃测试：利用标准点火装置对试样进行短时间暴露于火焰之中。
• 观察结果：记录试样是否继续燃烧以及熄灭所需的时间。

影响因素分析

通过对大量实验数据的整理与归纳，我们发现以下几个方面显著影响聚氨酯泡沫吸波材料的阴燃性能：

• 材料配方: 不同比例的原料混合会改变材料内部结构，从而影响其阻燃效果。
• 密度分布: 材料内部密度不均可能导致局部热积累加剧，增加阴燃风险。
• 表面处理工艺: 合理的表面涂层可以有效降低材料的可燃性。

结论与建议

综上所述，为了提高聚氨酯泡沫吸波材料的整体安全性，在设计阶段应充分考虑上述各项因素，并严格遵循HB 7068.3-1994标准执行相关测试。此外，还需不断探索新型阻燃剂和技术手段，以进一步提升这类关键材料的综合性能。
