摘要:本文件规定了夹具通用元件中导向件(下弯钻模板)的技术要求、尺寸规格及检验方法。本文件适用于机械制造行业中使用下弯钻模板的夹具设计与制造。
Title:General Fixtures - Guide Elements - Downward Bending Drill Templates
中国标准分类号:J23
国际标准分类号:25.040.20

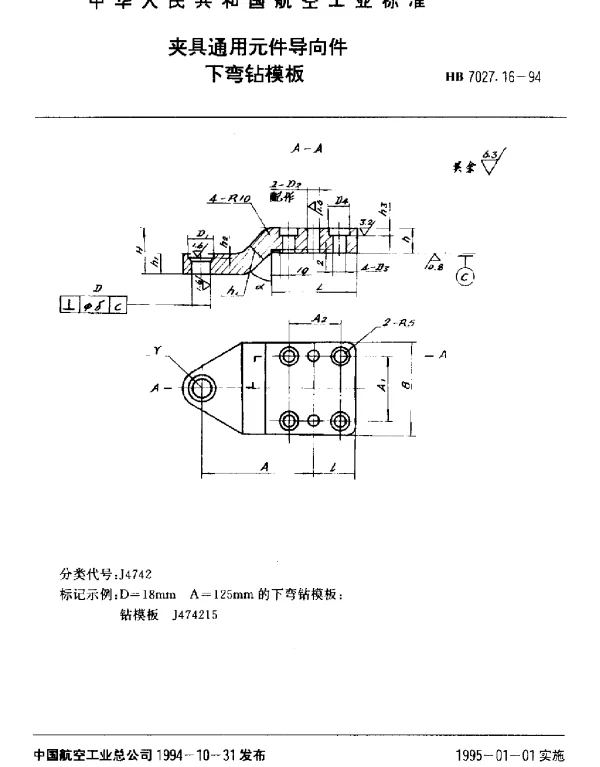

封面预览
拓展解读
HB 7027.16-1994 是一项关于夹具通用元件导向件的技术标准,主要规范了下弯钻模板的设计、制造和应用要求。这项标准适用于机械加工领域中需要高精度钻孔操作的场景,其核心目标是确保工件定位与钻孔过程的精确性和一致性。通过这一标准,制造商能够生产出符合工业需求的导向件,从而提升整体生产效率。
导向件作为夹具的重要组成部分,其功能在于引导刀具沿预定路径运动,避免因人为误差导致的偏差。下弯钻模板作为一种特殊的导向件,能够在复杂工况下提供稳定的支撑与导向作用。它通常用于航空、汽车等对加工精度要求极高的行业,例如飞机零部件的精密钻孔任务。
根据HB 7027.16-1994的规定,下弯钻模板需满足以下关键指标:
这些具体要求为生产企业提供了明确的指导方针,同时也为质量检测提供了依据。
某知名航空航天企业曾采用符合HB 7027.16-1994标准的下弯钻模板,用于加工钛合金机翼连接件。在实施过程中,该模板成功将钻孔精度控制在±0.05mm以内,相较于传统方法提升了约30%的合格率。此外,由于其耐用性显著增强,设备维护成本也大幅降低。
HB 7027.16-1994标准为夹具通用元件导向件的设计和制造提供了科学依据,其广泛应用对于推动现代制造业的发展具有重要意义。未来,随着技术进步和市场需求的变化,该标准有望进一步优化,以适应更多元化的应用场景。
