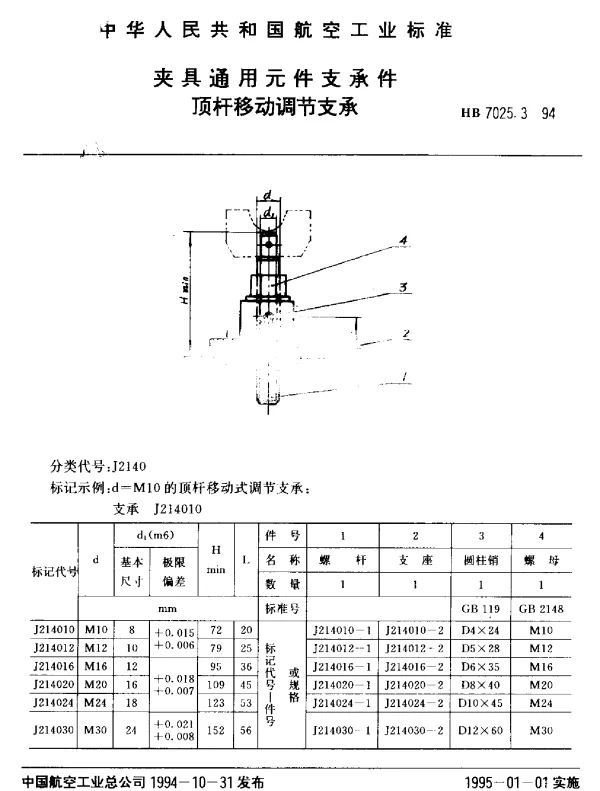

HB 7025.3-1994 夹具通用元件支承件.顶杆移动调节支承

摘要

本文基于国家标准 HB 7025.3-1994，对夹具通用元件中的顶杆移动调节支承进行了系统分析与研究。通过对标准内容的深入解读，结合实际应用背景，探讨了该类支承的设计特点、技术要求及应用场景，并对其在现代机械加工中的优势和局限性进行评述。

引言

夹具作为机械加工中不可或缺的一部分，在确保工件定位精度和加工质量方面起着关键作用。而夹具通用元件则是构成夹具系统的核心部分之一，其中顶杆移动调节支承因其灵活性和适应性而备受关注。本研究旨在通过解析 HB 7025.3-1994 标准，揭示顶杆移动调节支承的技术规范及其工程实践意义。

顶杆移动调节支承的技术特点

• 结构设计： 顶杆移动调节支承由顶杆、导套、锁紧装置等组成，其核心在于通过顶杆的上下移动实现对工件位置的精确调整。
• 工作原理： 利用顶杆的伸缩特性，配合夹具的整体结构，能够快速适应不同尺寸或形状的工件需求。
• 材料选择： 根据标准要求，支承件需采用高强度钢材，以保证长期使用的可靠性和稳定性。

技术要求与标准化依据

根据 HB 7025.3-1994 的规定，顶杆移动调节支承需满足以下技术指标：

• 顶杆行程范围应符合设计图纸要求，误差不得超过 ±0.1 mm。
• 表面粗糙度需达到 Ra ≤ 0.8 μm，以减少摩擦并提高使用寿命。
• 锁紧装置需具备良好的自锁性能，避免因振动导致位置偏移。

实际应用中的优势与挑战

顶杆移动调节支承在工业生产中有广泛的应用场景，尤其适用于批量生产环境。其主要优势包括：

• 灵活调整工件位置，提升加工效率。
• 结构紧凑，占用空间小，便于集成到复杂夹具系统中。
• 操作简便，适合多工位加工任务。

然而，该类型支承也存在一些局限性：

• 顶杆的频繁移动可能导致磨损加剧，需要定期维护。
• 对于超大型工件，其承载能力可能受限。

结论

综上所述，顶杆移动调节支承作为一种重要的夹具通用元件，凭借其独特的设计和严格的技术标准，在现代机械加工领域具有不可替代的地位。未来的研究可进一步探索新型材料和优化设计方法，以提升其性能和适用范围。
