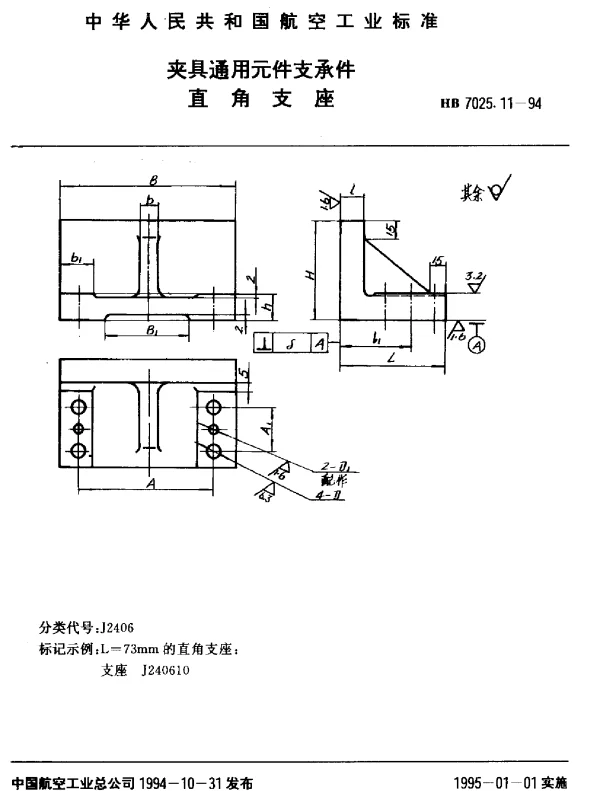

HB 7025.11-1994 夹具通用元件支承件.直角支座

摘要

本文针对国家标准 HB 7025.11-1994 中关于夹具通用元件支承件的直角支座进行了系统分析。通过对标准中涉及的技术要求、设计规范以及应用场景的深入探讨，本文旨在为工程技术人员提供清晰的理解和实用的参考。

引言

在机械加工领域，夹具的设计与应用是确保生产效率和产品质量的关键环节。作为夹具的重要组成部分，支承件的选择直接影响到整体性能。其中，直角支座作为一种常见的支承形式，在实际应用中具有广泛的适用性。本标准对直角支座的设计、制造和检验提出了明确的要求，为行业提供了统一的技术依据。

直角支座的技术要求

根据 HB 7025.11-1994 的规定，直角支座需满足以下技术指标：

• 材料选择：应采用高强度钢材或铝合金，以确保足够的承载能力和耐用性。
• 表面处理：表面需进行防锈处理，并符合相关防腐标准。
• 尺寸公差：所有关键尺寸均需严格控制，误差不得超过规定的范围。
• 安装精度：支座的安装平面需保持水平，允许偏差不超过0.05mm/m。

设计与制造要点

直角支座的设计需要综合考虑以下几个方面：

• 结构强度: 支座的设计需充分考虑实际载荷情况，确保在最大工作条件下仍能稳定运行。
• 安装便捷性: 设计时应注重安装过程的简便性，减少现场操作难度。
• 通用性: 支座需具备良好的通用性，能够适配多种类型的夹具。

应用场景分析

直角支座广泛应用于各类机械加工场景，包括但不限于：

• 车床夹具
• 铣床夹具
• 钻床夹具
• 焊接工装

在这些场景中，直角支座以其可靠的支撑性能和稳定的定位能力，成为不可或缺的元件。

结论

通过全面分析 HB 7025.11-1994 标准中的相关内容，可以得出以下结论：

• 直角支座的设计需严格按照标准执行，确保其技术指标符合要求。
• 在实际应用中，应根据具体需求选择合适的材料和规格。
• 标准化的直角支座有助于提高生产效率，降低维护成本。

综上所述，直角支座作为夹具通用元件的重要组成部分，其设计与应用需遵循严格的规范，以保障机械加工的质量与安全。
