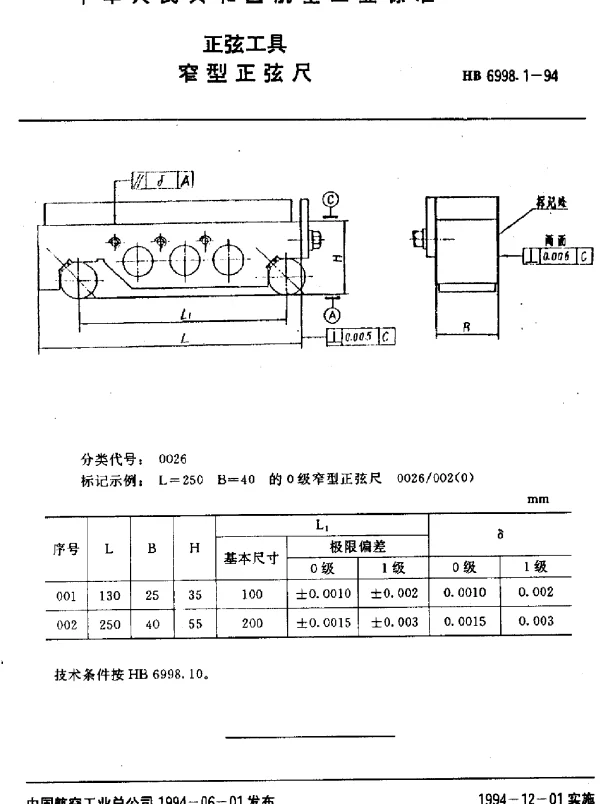

HB 6998.1-1994 正弦工具.窄型正弦尺

HB 6998.1-1994 标准概述

HB 6998.1-1994 是中国机械工业领域的一项国家标准，主要针对窄型正弦尺的设计、制造和检验提出了具体的技术要求。正弦尺是一种精密测量工具，广泛应用于机械加工、航空航天以及仪器仪表等领域。其核心功能是通过正弦原理实现高精度的角度测量与校准。窄型正弦尺因其结构紧凑、便于携带的特点，在小型零部件检测中具有不可替代的优势。

窄型正弦尺的工作原理

窄型正弦尺基于正弦函数的基本原理设计而成。它由两个平行的精密导轨和一个可移动的滑块组成，滑块上装有精密量块。当量块的高度确定后，通过调整滑块的位置，可以形成特定角度的正弦关系。这一过程能够精确计算出被测工件的角度或锥度，从而满足高精度测量的需求。

• 测量精度：窄型正弦尺的测量误差通常控制在微米级别，这得益于其材料选择（如硬质合金）和加工工艺的严格要求。
• 应用场景：由于其便携性和高精度特性，窄型正弦尺常用于航空发动机叶片、精密齿轮等复杂形状零件的检测。

标准中的技术要求

HB 6998.1-1994 对窄型正弦尺的各项技术指标进行了明确规定，包括尺寸公差、表面粗糙度、直线度和平行度等。这些要求确保了工具在使用过程中的稳定性和可靠性。

• 尺寸公差：窄型正弦尺的长度偏差不得超过±0.01mm。
• 表面粗糙度：工作面的粗糙度需达到Ra0.05μm的标准。
• 直线度和平行度：导轨的直线度误差应小于0.005mm/m，而两导轨之间的平行度误差不得超过0.002mm。

实际应用案例

某航空航天企业曾使用窄型正弦尺对一批涡轮叶片进行检测。这批叶片的几何形状复杂，角度公差要求极高。技术人员利用窄型正弦尺配合激光干涉仪，成功实现了叶片角度的精准测量，误差控制在±0.003°以内。这一结果不仅满足了生产需求，还大幅提升了产品质量。

总结

NB 6998.1-1994 标准为窄型正弦尺的生产和应用提供了科学依据，使其成为现代精密测量不可或缺的一部分。随着制造业向更高精度方向发展，这类工具的重要性将愈发凸显。未来，进一步优化材料性能和加工工艺将是推动窄型正弦尺发展的关键方向。
