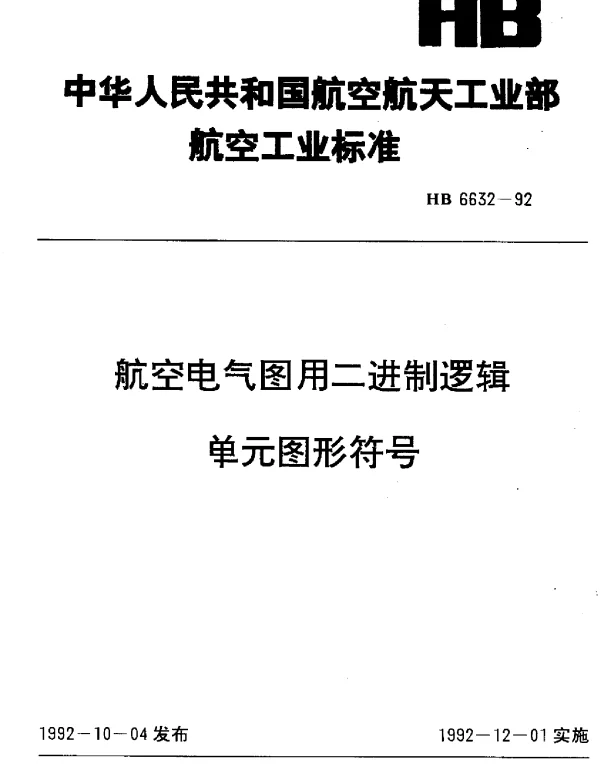

HB 6632-1992 航空电气图用二进制逻辑单元图形符号

HB 6632-1992标准概述

HB 6632-1992是中国航空工业领域的一项国家标准，主要规定了航空电气图中使用的二进制逻辑单元图形符号。这项标准为航空电子设备的设计、制造和维护提供了统一的符号规范，确保了航空电气系统的可靠性和一致性。标准中的图形符号不仅直观易懂，还能够清晰地表达复杂的逻辑关系，从而提高设计效率和系统安全性。

二进制逻辑单元图形符号的重要性

在航空电气系统中，二进制逻辑单元是实现复杂控制功能的基础组件。这些逻辑单元通过简单的“开”或“关”的状态来处理信息，从而完成各种逻辑运算。HB 6632-1992定义了一系列标准化的图形符号，如与门（AND）、或门（OR）和非门（NOT）等，用于表示这些逻辑单元的功能。这种标准化的符号体系使得工程师能够在图纸上快速识别和理解逻辑电路的功能，避免因符号不一致而导致的误解或错误。

• 与门（AND）：表示只有所有输入信号都为“1”时输出才为“1”。
• 或门（OR）：表示只要有一个输入信号为“1”，输出就为“1”。
• 非门（NOT）：表示输入信号为“1”时输出为“0”，反之亦然。

标准的实际应用案例

以某型军用飞机的自动驾驶仪为例，其核心控制系统采用了基于HB 6632-1992标准的二进制逻辑单元图形符号。在设计阶段，工程师利用这些符号绘制出了完整的逻辑电路图，清晰地展示了各个逻辑单元之间的连接关系。通过这种方式，团队能够在短时间内完成系统的调试和验证工作，显著缩短了研发周期。

此外，在实际生产中，HB 6632-1992也发挥了重要作用。例如，在某次维修任务中，技术人员通过图形符号迅速定位并修复了故障逻辑单元，避免了因符号混乱导致的误判。据统计，采用该标准后，航空电子设备的平均维修时间减少了约30%，大大提高了维护效率。

未来展望

随着航空技术的不断发展，对电气系统的要求也越来越高。HB 6632-1992作为一项基础性标准，仍将在未来的航空电气设计中发挥关键作用。同时，随着国际化的推进，我国也在积极研究和制定更加先进的标准，以适应全球航空工业的发展趋势。
