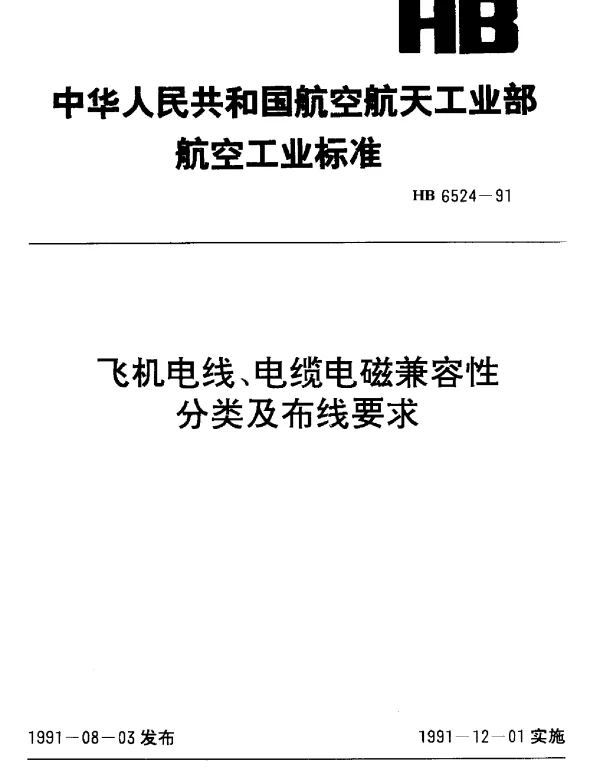

HB 6524-1991 飞机电线、电缆电磁兼容性分类及布线要求

HB 6524-1991 飞机电线、电缆电磁兼容性分类及布线要求常见问题解答

HB 6524-1991 是中国航空工业的一项重要标准，用于规范飞机电线和电缆在电磁兼容性（EMC）方面的分类与布线要求。以下是该标准中常见的核心问题及其解答。

1. HB 6524-1991 的主要目的是什么？

HB 6524-1991 的主要目的是确保飞机电线和电缆在复杂的电磁环境中能够正常工作，避免因电磁干扰（EMI）或电磁敏感度（EMS）导致的系统故障。通过科学的分类和合理的布线设计，提高飞机的整体电磁兼容性能。

2. 电线和电缆的电磁兼容性分类有哪些？

• 分类依据： 根据电线和电缆的用途、信号类型和敏感程度进行分类。
• 典型分类：
  • 一类：低频信号线（如传感器信号线）。
  • 二类：高频信号线（如通信和雷达信号线）。
  • 三类：电源线（包括高压和低压供电线）。
  • 四类：屏蔽线（用于关键系统的保护线缆）。

3. 如何理解电线和电缆的布线要求？

布线要求是 HB 6524-1991 的核心内容之一，主要包括以下几点：

• 强电与弱电信号线应尽量分开布线，避免相互干扰。
• 高频信号线需采用屏蔽措施，并尽量远离强电线路。
• 电源线应独立布设，避免与其他信号线交叉。
• 关键设备的连接线应使用屏蔽电缆，并确保屏蔽层可靠接地。

4. 为什么需要对电线和电缆进行屏蔽处理？

屏蔽处理是为了减少外界电磁场对电线和电缆内部信号的影响，同时防止电缆自身产生的电磁干扰影响其他设备。具体方法包括使用金属屏蔽套或镀锡铜丝编织层等。

5. HB 6524-1991 中关于接地的要求是什么？

• 所有屏蔽电缆的屏蔽层必须可靠接地，以确保电磁干扰的有效泄放。
• 接地方式应遵循就近接地原则，避免长距离布线引入额外干扰。
• 接地电阻需满足标准要求，通常不大于 1 欧姆。

6. 如何判断电线和电缆是否符合 HB 6524-1991 的要求？

可以通过以下方式进行验证：

• 检查电线和电缆的分类是否符合标准规定。
• 确认布线设计是否满足分离和屏蔽要求。
• 进行电磁兼容性测试，确保设备在实际运行中的抗干扰能力。

7. HB 6524-1991 是否适用于所有类型的飞机？

HB 6524-1991 主要适用于民用和军用飞机的设计和制造，但对于小型无人机或其他特殊航空器，可能需要根据实际情况调整部分要求。

8. 如果电线和电缆未按标准布线，可能会出现哪些问题？

• 信号传输质量下降，可能导致设备误操作。
• 电磁干扰加剧，增加系统故障的风险。
• 安全隐患增加，可能影响飞行安全。

9. HB 6524-1991 是否需要定期更新？

目前 HB 6524-1991 已经实施多年，但随着技术进步和新标准的出台，未来可能需要对其进行修订和完善。建议关注相关行业动态，及时了解最新版本或补充文件。
