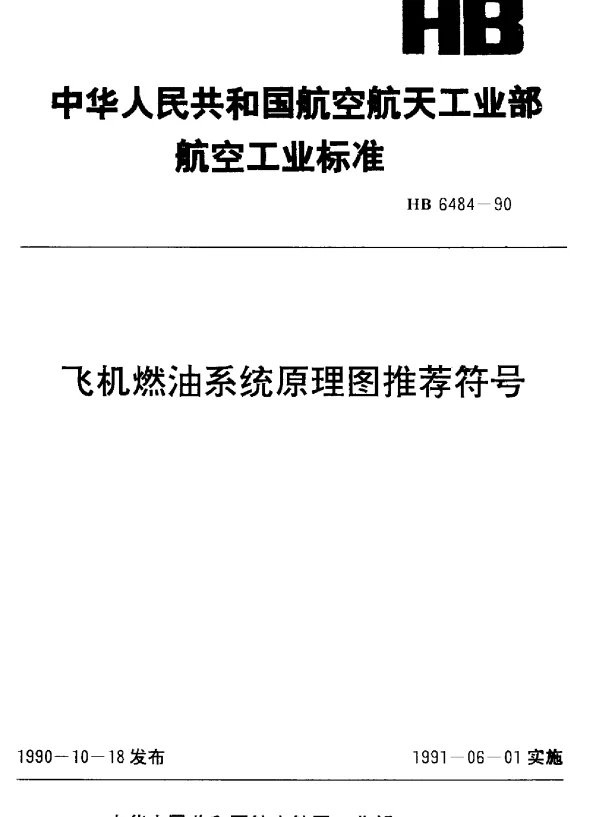

HB 6484-1990 飞机燃油系统原理图推荐符号

摘要

本文旨在探讨和分析HB 6484-1990标准中关于飞机燃油系统原理图推荐符号的相关内容。该标准作为航空工程领域的基础性文件，为飞机燃油系统的标准化设计提供了重要的指导原则。通过对推荐符号的详细解读与实际应用案例的分析，本文试图揭示这些符号在提升设计效率、确保系统可靠性方面的重要作用。

引言

飞机燃油系统是航空器运行的核心组成部分之一，其设计与维护直接影响飞行安全与经济性。为了统一行业内对燃油系统的理解与表达方式，HB 6484-1990标准提出了针对燃油系统原理图的推荐符号体系。这一标准化体系不仅有助于工程师之间的沟通协作，还能够显著减少因符号不一致导致的设计错误。

HB 6484-1990 标准概述

HB 6484-1990 是中国航空工业领域的一项重要技术规范，它详细规定了飞机燃油系统原理图中各类元件及连接关系所使用的图形符号。这些符号被广泛应用于飞机制造、维修以及教育培训等多个环节。

推荐符号分类与解析

• 基本元件符号: 包括油箱、泵、过滤器等基础部件的表示方法。例如，油箱通常用矩形框内加一个斜线图案来表示。
• 控制装置符号: 涉及阀门、开关等控制设备的标识规则。如双箭头表示双向阀，单箭头则代表单向阀。
• 连接线符号: 显示流体路径或电气连接的方式。连续实线用于表示主要燃油管道，而虚线可能用来标注备用线路。

实际应用中的挑战与对策

尽管HB 6484-1990 提供了详尽的指导，但在具体实践中仍存在一些问题。例如，在复杂系统中如何准确区分不同类型的阀门成为一大难点。对此，建议通过增加辅助说明文字或者采用颜色编码等方式加以解决。

结论

综上所述，HB 6484-1990 中规定的飞机燃油系统原理图推荐符号对于促进航空工业的发展具有不可替代的价值。未来的研究方向应集中在进一步优化符号体系以适应新型航空器的需求，并加强国际间的技术交流与合作。
