摘要:本文件规定了普通螺纹的收尾、肩距、退刀槽、引导及倒角的设计和加工要求。本文件适用于采用普通螺纹的机械零件设计与制造。
Title:Ordinary Thread - Chamfer, Lead-in, Tail-off, Shoulder Distance and Tool Run-out Groove
中国标准分类号:J23
国际标准分类号:21.040.10

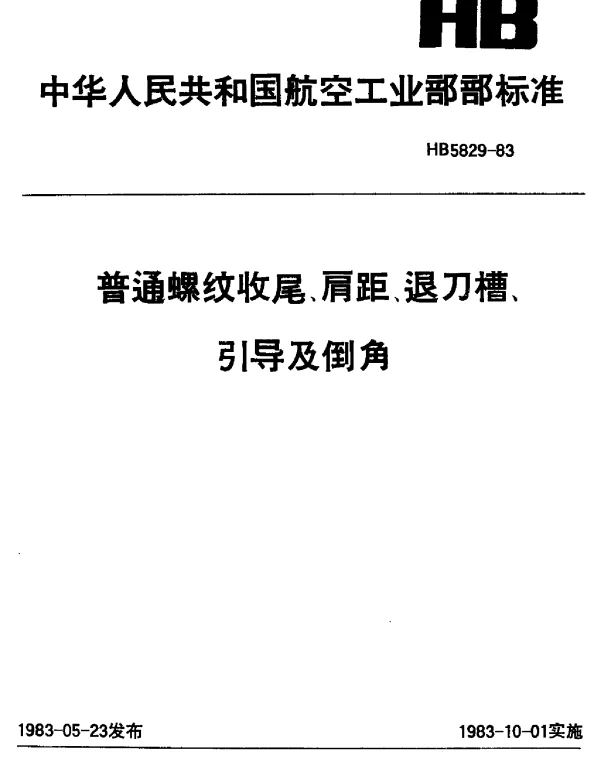

封面预览
拓展解读
以下是关于HB 5829-1983标准中普通螺纹收尾、肩距、退刀槽、引导及倒角的常见问题及其详细解答。
HB 5829-1983 是中国机械工业部发布的一项国家标准,主要用于规范普通螺纹的收尾、肩距、退刀槽、引导及倒角的设计与加工要求。这些设计要素对于确保螺纹的强度、精度和装配性能至关重要。
螺纹收尾是指螺纹末端逐渐过渡到非螺纹部分的设计。其主要作用是:
根据HB 5829-1983,螺纹收尾的具体尺寸需根据螺纹直径和用途进行精确计算。
肩距是指螺纹收尾与相邻结构之间的距离。其目的是为螺纹提供足够的空间以防止干涉或损坏。
设计时需确保肩距符合标准要求,以保证螺纹的整体可靠性。
退刀槽是为了在螺纹加工过程中避免刀具对工件造成损伤而设置的。其设计要求包括:
退刀槽的设计直接影响螺纹的质量和加工效率。
引导部分用于帮助螺栓或螺母顺利进入螺纹孔,减少装配阻力。设计时应注意:
HB 5829-1983对引导部分的几何参数有明确的规定。
倒角用于减少螺纹端部的锐边,防止划伤手部或损坏螺纹配合面。其设计规则包括:
正确设计倒角可以显著提高螺纹的使用寿命和安全性。
要判断螺纹设计是否符合HB 5829-1983标准,需检查以下几点:
建议在设计完成后进行详细的校核,并参考标准附录中的示例图进行对比。
