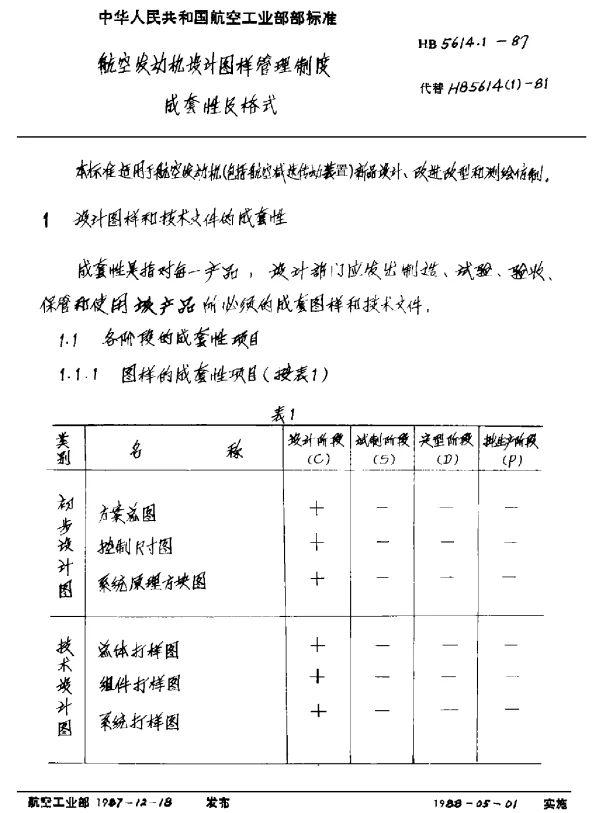

HB 5614.1-1987 航空发动机设计图样管理制度 成套性及格式

HB 5614.1-1987航空发动机设计图样管理制度

航空发动机作为现代航空工业的核心技术之一，其设计与制造过程中的每一个环节都至关重要。而其中，设计图样的管理是确保航空发动机性能稳定、生产高效的重要保障。HB 5614.1-1987《航空发动机设计图样管理制度 成套性及格式》正是为了规范这一领域的管理流程，为航空发动机的设计和生产提供标准化指导。

成套性的核心要求

成套性是航空发动机设计图样管理中的关键指标之一，它指的是设计图样必须完整、系统化，能够全面覆盖产品的所有技术细节和生产需求。根据HB 5614.1-1987的规定，设计图样应包括但不限于以下内容：零件图、装配图、工艺文件、技术标准等。这些文件的完整性直接影响到后续生产环节的顺利进行。

• 零件图：详细描述每个零部件的尺寸、材料和加工要求。
• 装配图：展示各部件如何组装成完整的发动机。
• 工艺文件：明确生产过程中的具体操作步骤和质量控制点。
• 技术标准：规定产品必须满足的技术参数和行业规范。

例如，在某次国产航空发动机的研发项目中，设计团队通过严格遵循成套性要求，将所有相关图纸整合为一个统一的数据库，不仅提高了内部协作效率，还显著减少了因信息遗漏导致的返工问题。

格式规范化的重要性

除了成套性，HB 5614.1-1987还对设计图样的格式提出了明确要求。标准化的格式有助于提升图样的可读性和一致性，减少因理解偏差引发的风险。例如，图样中的字体大小、线条粗细以及标注位置均需符合特定规则。此外，为了便于数字化管理，图样还需采用统一的电子文档格式。

以某国际知名航空企业为例，其在引入HB 5614.1-1987的相关规定后，实现了设计图样从创建到归档的全流程自动化管理。这种做法不仅降低了人为错误率，还大幅缩短了新产品上市周期。

实际应用中的挑战与解决方案

尽管HB 5614.1-1987提供了详尽的指导原则，但在实际应用中仍面临诸多挑战。例如，随着航空发动机复杂度的增加，设计图样的数量和规模也随之扩大，如何高效地管理和维护这些资源成为一大难题。

为解决这一问题，许多企业开始借助先进的计算机辅助设计（CAD）软件，实现图样的智能化管理。同时，定期组织员工培训，确保他们熟悉最新的管理规范和技术工具，也是提升执行效果的关键措施。

综上所述，HB 5614.1-1987不仅是航空发动机设计图样管理的基础框架，更是推动行业高质量发展的有力工具。通过坚持成套性和格式规范化的要求，企业能够在激烈的市场竞争中占据有利地位。
