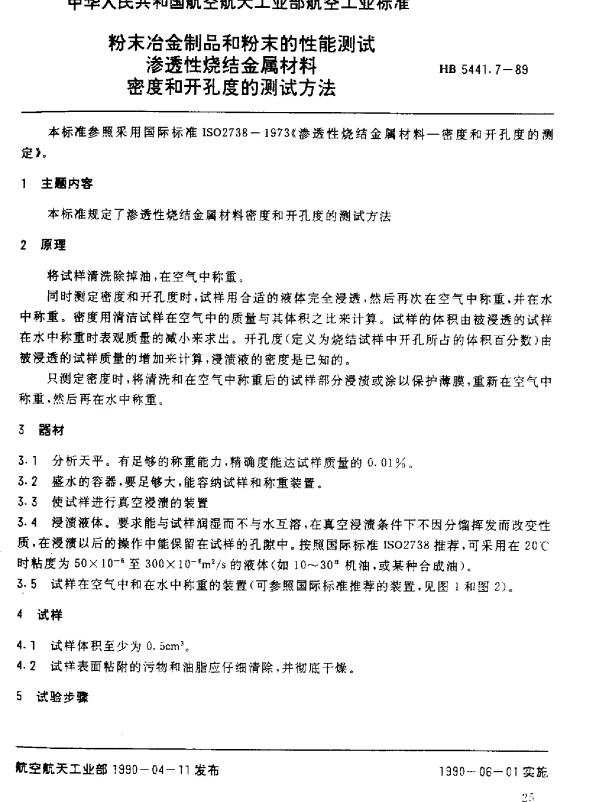

HB 5441.7-1989 粉末冶金制品和粉末的性能测试.渗透性烧结金属材料密度和开孔度的测试方法

HB 5441.7-1989标准常见问题解答

以下是关于HB 5441.7-1989标准《粉末冶金制品和粉末的性能测试.渗透性烧结金属材料密度和开孔度的测试方法》的常见问题解答。

1. HB 5441.7-1989标准的主要内容是什么？

回答：HB 5441.7-1989标准主要规定了用于测试渗透性烧结金属材料密度和开孔度的方法。这些测试对于评估粉末冶金制品的质量和性能至关重要，尤其是在航空航天、汽车工业等领域。

2. 密度和开孔度在粉末冶金中为什么重要？

回答：密度和开孔度是衡量粉末冶金材料性能的关键指标。密度反映了材料的致密程度，直接影响其强度和耐磨性；而开孔度则与材料的渗透性和过滤性能密切相关，对流体通过能力有直接影响。

3. 如何进行密度测试？

回答：密度测试通常采用排水法或称重法。具体步骤包括：

• 测量试样的质量。
• 将试样完全浸入水中并记录排出的水体积。
• 根据公式计算密度：密度 = 质量 / 排出水的体积。

4. 开孔度测试有哪些常用方法？

回答：开孔度测试常用的方法包括气体渗透法和液体浸渍法。气体渗透法通过测量气体通过材料的流量来估算开孔度，而液体浸渍法则通过观察液体被吸入材料的程度来确定开孔率。

5. 测试结果是否需要进行校正？

回答：是的，测试结果通常需要进行校正。例如，材料表面可能不平整或存在气泡，这些都会影响测试精度。因此，需要对测试条件进行严格控制并在必要时进行修正。

6. HB 5441.7-1989标准适用于哪些行业？

回答：HB 5441.7-1989标准广泛应用于航空航天、汽车制造、石油天然气以及电力设备等行业。这些行业对材料的密度和开孔度要求较高，以满足特定的工作环境需求。

7. 如何确保测试的重复性和准确性？

回答：为了确保测试的重复性和准确性，应采取以下措施：

• 严格按照标准操作规程执行测试。
• 使用经过校准的仪器设备。
• 对测试环境（如温度、湿度）进行控制。
• 定期对测试人员进行培训。

8. 如果测试结果不符合标准怎么办？

回答：如果测试结果不符合标准，首先应检查测试过程是否存在误差。如果确认测试无误，则需对材料进行进一步分析，可能需要调整生产工艺或更换原材料。
