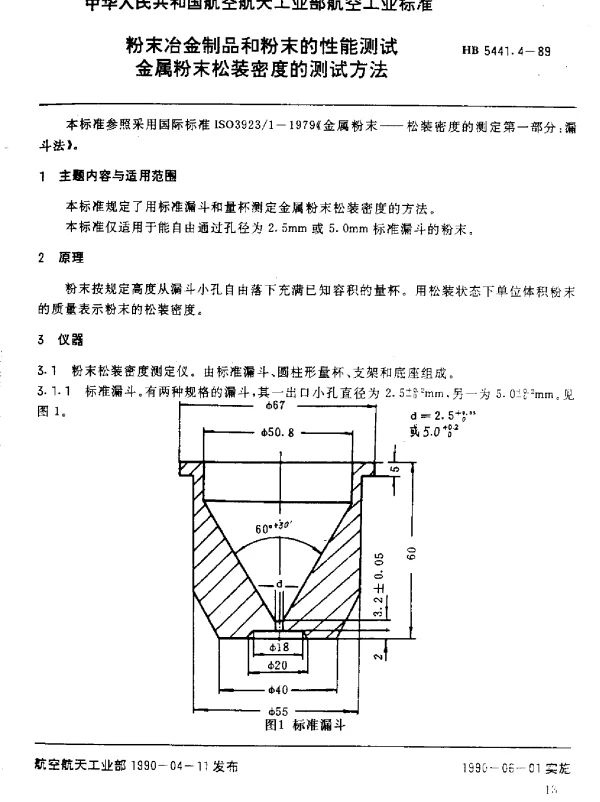

HB 5441.4-1989 粉未冶金制品和粉末的性能测试.金属粉末松装密度的测试方法

HB 5441.4-1989 常见问题解答

以下是关于“HB 5441.4-1989 粉末冶金制品和粉末的性能测试.金属粉末松装密度的测试方法”的常见问题及其详细解答。

1. 什么是松装密度？

松装密度是指在特定条件下，金属粉末自由堆积时的质量与所占体积之比。它反映了粉末在未受压状态下的填充特性，是粉末冶金工艺中一个重要的物理性能指标。

2. 松装密度测试的重要性是什么？

松装密度直接影响粉末冶金制品的生产效率和产品质量。例如，松装密度较低的粉末可能导致模具填充不足或密度分布不均，从而影响最终产品的机械性能。因此，通过测试松装密度可以优化粉末的生产工艺参数。

3. HB 5441.4-1989 标准适用于哪些粉末？

HB 5441.4-1989 标准适用于大多数金属粉末（如铁粉、铜粉、铝粉等）的松装密度测试。但需要注意的是，对于某些特殊粉末（如超细粉或具有强粘附性的粉末），可能需要调整测试条件以获得更准确的结果。

4. 松装密度测试有哪些常用方法？

• 漏斗法：将粉末通过漏斗自由落下至容器中进行测量。
• 振动法：将粉末放入容器后施加振动，使其达到稳定状态后再测量。
• 压缩法：将粉末在一定压力下压缩后测量其密度。

HB 5441.4-1989 标准主要推荐漏斗法和振动法，具体选择取决于粉末特性和测试目的。

5. 如何正确选择测试方法？

• 如果粉末流动性较好，建议使用漏斗法。
• 如果粉末流动性较差或容易团聚，则推荐使用振动法。
• 对于需要模拟实际生产条件的情况，可结合压缩法进行补充测试。

选择合适的测试方法有助于提高结果的准确性。

6. 松装密度测试对环境条件有要求吗？

是的，测试环境对结果有重要影响。通常要求测试环境干燥、无风、温度稳定（一般为室温）。此外，粉末样品需避免受到外界污染或湿度变化的影响。

7. 如何判断测试结果是否准确？

• 重复性：多次测试结果应在允许误差范围内一致。
• 对照标准：将测试结果与同类粉末的标准值进行对比。
• 验证性实验：必要时可通过其他方法验证结果的一致性。

确保测试过程严格按照标准操作规程执行，是保证结果准确的关键。

8. 松装密度与粉末冶金工艺的关系是什么？

松装密度直接影响粉末的填充效果和最终产品的密度分布。较高的松装密度通常意味着更好的填充性能，有助于提高制品的致密性和机械强度。因此，在设计粉末冶金工艺时，需要根据松装密度合理选择粉末种类和参数。

9. 如果测试结果超出标准范围怎么办？

首先检查测试过程是否符合标准要求，包括设备校准、样品准备和环境控制等。如果仍存在偏差，建议重新取样并复测。若问题仍未解决，可能需要联系专业机构进一步分析原因。

10. 松装密度测试结果是否可以直接用于产品验收？

松装密度是粉末性能的重要参考指标之一，但不能单独作为产品验收的唯一依据。还需结合其他性能指标（如粒度分布、流动性等）进行全面评估。
