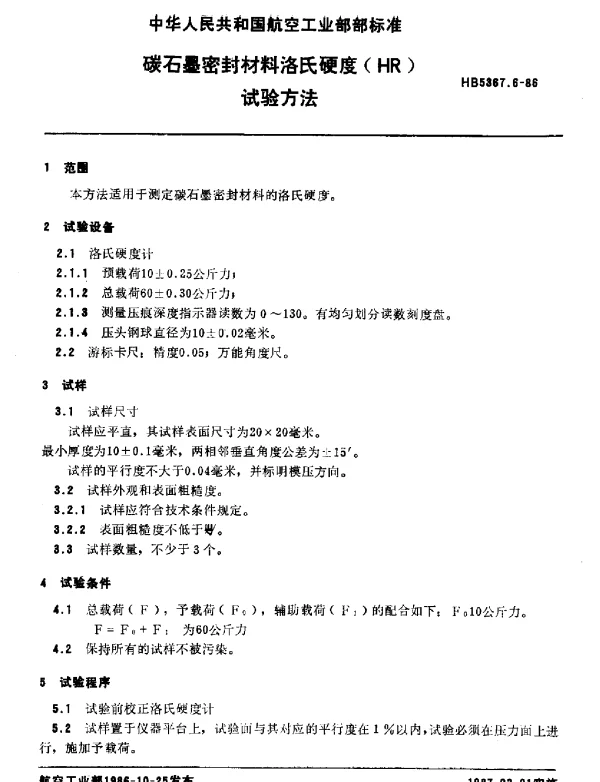

HB 5367.6-1986 碳石墨密封材料洛氏硬度(HR)试验方法

HB 5367.6-1986碳石墨密封材料洛氏硬度(HR)试验方法

HB 5367.6-1986 是一项关于碳石墨密封材料洛氏硬度（HR）试验方法的标准，它为工业中涉及碳石墨密封材料的生产和应用提供了重要的技术指导。这项标准不仅规范了测试过程中的操作步骤，还明确了测试结果的计算与评估方式，确保了不同实验室之间测试数据的一致性和可比性。

碳石墨密封材料因其优异的耐高温、耐腐蚀和自润滑性能，在航空航天、核能、化工等领域被广泛应用。然而，这种材料的机械性能，尤其是硬度，直接影响其使用寿命和可靠性。因此，准确测定碳石墨密封材料的洛氏硬度显得尤为重要。

洛氏硬度测试原理

洛氏硬度测试是一种快速、简便且重复性好的硬度测量方法。HB 5367.6-1986 中规定了采用洛氏硬度计对碳石墨密封材料进行测试的具体流程。测试时，通过压头施加一定的载荷，使压头压入试样表面，然后记录压痕深度的变化来计算硬度值。

• 测试设备：标准要求使用符合GB/T 230规定的洛氏硬度计。
• 试样制备：试样表面需平整且无缺陷，尺寸应满足测试需求。
• 测试条件：测试通常在室温下进行，载荷和压头类型需根据材料特性选择。

实际应用案例

以某核电站为例，其使用的碳石墨密封材料需要承受极端的工作环境，包括高温高压和强腐蚀性介质。为了确保密封件的可靠性和安全性，技术人员严格按照HB 5367.6-1986标准对其进行了洛氏硬度测试。测试结果显示，材料硬度值稳定在HRC 40左右，符合设计要求。这一数据为后续的质量控制和寿命预测提供了重要依据。

此外，HB 5367.6-1986还规定了如何处理异常数据以及如何对测试结果进行统计分析，这对于提高测试精度和减少误差具有重要意义。

总结

HB 5367.6-1986作为碳石墨密封材料洛氏硬度测试的重要标准，不仅为工业生产提供了科学的技术支持，还促进了相关领域的标准化进程。通过严格遵循该标准，可以有效提升产品质量，保障设备运行的安全性和稳定性。未来，随着新材料和技术的发展，该标准也需要不断更新和完善，以适应新的应用场景。
