HB 5328-1993 航空用厌氧胶溶解性试验方法

HB 5328-1993航空用厌氧胶溶解性试验方法

HB 5328-1993是中国航空工业领域的一项国家标准，主要规定了航空用厌氧胶溶解性试验的方法和要求。厌氧胶是一种特殊的化学粘合剂，在无空气环境下固化，广泛应用于航空航天、汽车制造及电子工业等领域。这项标准的制定旨在确保航空用厌氧胶的质量稳定性，从而保障飞机零部件的可靠性和安全性。

厌氧胶的溶解性是衡量其性能的重要指标之一。它直接影响到粘接部件在维修或拆卸时的操作便利性。如果溶解性不佳，可能会导致维修成本增加，甚至影响飞行安全。因此，HB 5328-1993通过一系列科学试验方法，对厌氧胶的溶解性进行了严格规范。

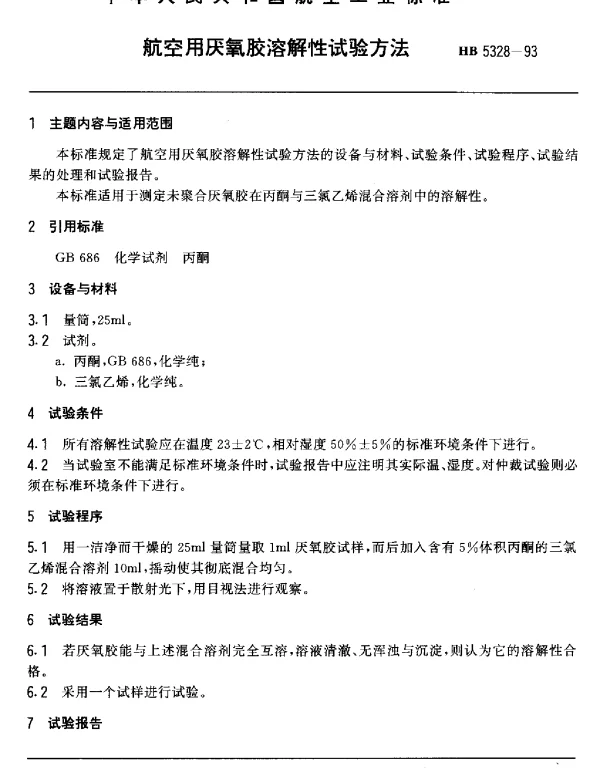

试验方法与技术细节

根据HB 5328-1993标准，试验方法主要包括以下几个步骤：

• 样品制备：选取符合标准的厌氧胶样品，并按照规定条件固化。
• 溶剂选择：选用航空工业中常用的溶剂（如丙酮、乙醇等）作为测试介质。
• 溶解时间测量：将固化后的厌氧胶样品浸入溶剂中，记录完全溶解所需的时间。
• 结果分析：根据溶解时间和外观变化评估厌氧胶的溶解性。

这些步骤确保了试验结果的准确性，为航空工业提供了可靠的参考依据。

实际应用与重要性

以某大型航空公司为例，其在一次例行检查中发现，由于使用了一种溶解性较差的厌氧胶，导致维修人员在拆解关键部件时耗费大量时间，增加了维护成本。这一问题促使该公司重新审视并严格执行HB 5328-1993标准，最终选择了溶解性更佳的产品，不仅提高了工作效率，还显著降低了运营成本。

此外，HB 5328-1993标准的应用还促进了国内厌氧胶生产企业的技术进步。例如，一家国内企业通过改进配方和技术工艺，成功研发出一款溶解性优异的厌氧胶产品，不仅满足了国内需求，还出口至国际市场，获得了良好的经济效益和社会效益。

综上所述，HB 5328-1993标准不仅是航空工业发展的技术保障，也是推动行业创新的重要动力。未来，随着航空航天技术的不断发展，该标准还将持续优化，以适应更高的性能要求。
