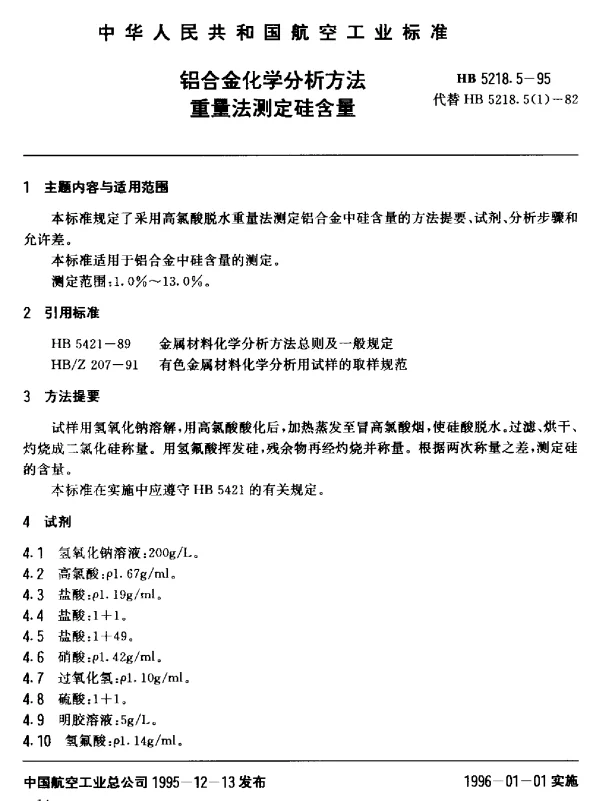

HB 5218.5-1995 铝合金化学分析方法 重量法测定硅含量

HB 5218.5-1995 铝合金化学分析方法 重量法测定硅含量 常见问题解答

以下是关于HB 5218.5-1995标准中重量法测定铝合金中硅含量的一些常见问题及其解答。

1. 什么是HB 5218.5-1995标准？

HB 5218.5-1995是中国国家标准，规定了通过重量法测定铝合金中硅含量的具体步骤和要求。该方法适用于工业生产中对铝合金材料的质量控制。

2. 为什么选择重量法测定硅含量？

重量法是一种经典且可靠的方法，能够直接测量样品中硅的含量。这种方法的优点包括操作简单、结果准确、重复性好，尤其适合需要高精度检测的场景。

3. 重量法测定硅含量的基本原理是什么？

重量法的基本原理是将铝合金样品溶解后，使其中的硅元素转化为稳定的化合物（如二氧化硅），然后通过称量其质量来计算硅的含量。具体步骤包括样品溶解、沉淀分离、过滤、干燥和称重。

4. 样品制备需要注意哪些事项？

• 样品应具有代表性，取样时需遵循相关规范。
• 样品需彻底清洗，去除表面杂质。
• 样品在溶解前应研磨至适当粒度，以保证反应完全。

5. 沉淀过程中的关键点有哪些？

• 选择合适的沉淀剂（如氢氟酸和硫酸）以确保硅元素完全沉淀。
• 控制溶液的温度和pH值，避免副反应的发生。
• 沉淀时间需足够长，以确保硅完全沉淀。

6. 如何确保称量结果的准确性？

• 使用经过校准的高精度天平进行称量。
• 称量前后需对天平进行零点校正。
• 样品应在恒温恒湿条件下干燥，避免水分影响。

7. 测定过程中常见的误差来源有哪些？

• 样品未充分溶解或沉淀不完全。
• 称量过程中受到外界环境（如湿度、振动）的影响。
• 试剂纯度不足或过期。

8. 是否可以使用其他方法替代重量法？

虽然重量法是最常用的方法之一，但在某些情况下，也可以采用光谱法或其他现代分析技术进行测定。但这些方法通常需要更复杂的设备和更高的成本。

9. HB 5218.5-1995标准是否适用于所有类型的铝合金？

该标准适用于大多数铝合金材料，但对于某些特殊合金（如含有大量稀土元素的合金），可能需要调整实验条件或采用其他方法。

10. 如何验证实验结果的可靠性？

可以通过平行实验或与其他实验室的结果进行比对来验证实验结果的可靠性。同时，定期使用标准样品进行校验也是必要的。
