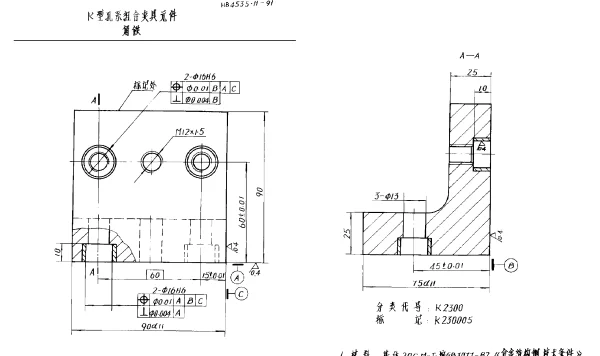

HB 4535.11-1991 K型孔系组合夹具元件 角铁

摘要

本文针对HB 4535.11-1991标准中提到的K型孔系组合夹具元件中的角铁进行了系统分析。角铁作为夹具系统的重要组成部分，其设计与应用直接影响到加工精度和效率。通过对其结构特点、功能以及在实际应用中的优势进行探讨，旨在为机械加工领域的技术人员提供参考。

引言

K型孔系组合夹具是一种模块化设计的夹具系统，广泛应用于机械加工领域。其中，角铁作为该系统的核心元件之一，具有重要的地位。角铁的设计基于标准化的孔系布局，能够快速实现工件的定位与固定，从而提高生产效率并降低制造成本。

角铁的结构特点

角铁的基本结构由两个相互垂直的平面组成，其表面布满了按照特定间距排列的标准孔。这些孔的设计遵循HB 4535.11-1991标准，确保了与其他夹具元件的良好兼容性。角铁的材料通常选用高强度钢材，以保证其在高负载下的稳定性和耐用性。

• 孔系布局：角铁上的孔按照等距分布，便于连接其他夹具元件。
• 安装方式：角铁可以通过螺栓或销钉固定在工作台上，操作简便。
• 表面处理：表面经过硬化处理，增强了耐磨性能。

角铁的功能与应用

角铁的主要功能是为工件提供精准的定位基准，并通过与其他元件的配合完成复杂的夹紧任务。以下是角铁在实际应用中的几个典型场景：

• 用于车床加工时的工件固定。
• 在铣削加工中作为辅助支撑，提升工件稳定性。
• 结合其他夹具元件，实现多面加工需求。

角铁的模块化特性使其成为柔性制造系统中的重要组成部分，特别适用于小批量、多品种的生产模式。

结论

通过对HB 4535.11-1991标准中K型孔系组合夹具元件——角铁的研究可以看出，角铁以其独特的结构设计和多功能性，在现代机械加工中发挥着不可替代的作用。未来，随着制造业对自动化和智能化要求的不断提高，角铁的设计将更加注重灵活性与适应性，进一步推动工业生产的高效发展。
