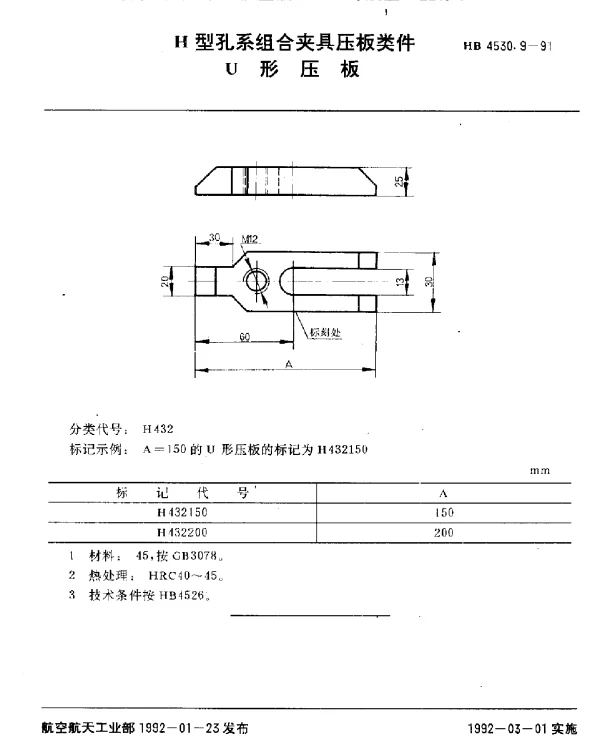

HB 4530.9-1991 H型孔系组合夹具压板类件.U形压板

摘要

本文以HB 4530.9-1991标准为基础，针对H型孔系组合夹具中的压板类件——U形压板进行深入分析。通过对U形压板的设计特点、功能作用及应用范围的阐述，结合其在机械加工领域的实际应用案例，探讨其在提高生产效率和保证加工精度方面的优势，并提出进一步优化设计的建议。

引言

H型孔系组合夹具是一种广泛应用的机械加工辅助工具，而其中的压板类件，如U形压板，是确保工件稳定固定的关键组件之一。U形压板以其独特的结构设计，在夹紧工件时具有良好的适应性和可靠性。本文旨在通过系统分析，为相关领域的研究者和工程师提供参考。

U形压板的设计特点

• 结构特点： U形压板由高强度钢材制成，其U形开口设计能够有效包裹工件边缘，提供均匀的夹紧力。
• 安装方式： 根据HB 4530.9-1991标准，U形压板可通过螺栓与H型孔系组合夹具连接，实现快速定位和调整。
• 材料选择： 采用优质碳钢或合金钢，确保其在高温、高压环境下的耐用性。

功能与应用

U形压板的主要功能在于将工件牢固地固定在夹具上，避免加工过程中因振动或外力导致的位移。其具体应用场景包括但不限于：

• 车削加工中的轴类零件固定；
• 铣削加工中对平面工件的夹紧；
• 钻孔加工中对不规则形状工件的稳定支撑。

优势与挑战

U形压板在实际应用中展现出显著的优势：

• 操作简便，易于调整；
• 夹紧力分布均匀，减少工件变形风险；
• 适应性强，可应用于多种复杂工况。

然而，U形压板也面临一些挑战，例如长时间使用可能导致表面磨损，影响夹紧效果。此外，对于某些特殊材质的工件，需要针对性地优化压板的设计参数。

改进建议

为了进一步提升U形压板的性能，可以从以下几个方面入手：

• 优化U形开口的角度，使其更好地贴合不同形状的工件；
• 引入新型耐磨涂层技术，延长使用寿命；
• 结合数字化设计工具，模拟不同工况下的应力分布，指导结构改进。

结论

综上所述，U形压板作为H型孔系组合夹具的重要组成部分，在机械加工领域发挥着不可替代的作用。通过严格遵循HB 4530.9-1991标准，结合实际应用中的经验积累，可以持续优化其设计，满足现代工业生产的需求。未来的研究应更加注重智能化和模块化的发展方向，推动夹具技术的进步。
