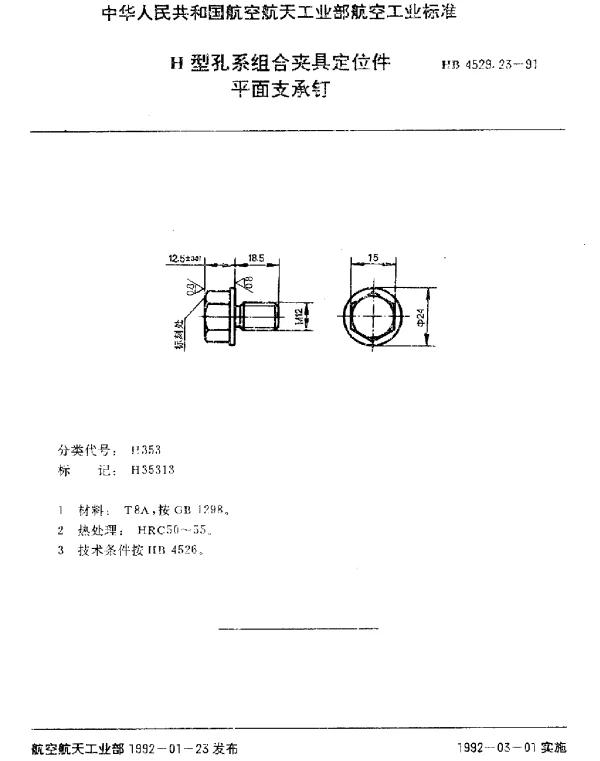

HB 4529.23-1991 H型孔系组合夹具定位件.平面支承钉

HB 4529.23-1991标准概述

HB 4529.23-1991是中国航空工业领域的一项重要标准，专门针对H型孔系组合夹具中的平面支承钉进行了详细规定。这项标准为机械加工中定位件的设计、制造和应用提供了统一的技术规范，确保了夹具在复杂工况下的稳定性和可靠性。作为H型孔系组合夹具的核心组件之一，平面支承钉在定位精度和工件夹持稳定性方面起着关键作用。

平面支承钉的功能与特点

平面支承钉的主要功能是为工件提供精确的定位基准，通过与工件表面接触，限制其自由度以实现精准定位。其设计需满足以下特点：

• 高精度：支承钉的表面粗糙度和几何公差直接影响定位精度，因此需要严格控制加工工艺。
• 耐磨性：由于长期承受工件重量和加工力，支承钉需具备良好的耐磨性能。
• 可更换性：为了降低维护成本，支承钉通常采用模块化设计，便于拆卸和更换。

技术规范与应用场景

根据HB 4529.23-1991标准，平面支承钉的尺寸、材料选择及热处理要求都有明确的规定。例如，支承钉的直径通常为φ16mm或φ20mm，材料多选用优质碳钢或合金钢，并经过高频淬火处理以增强硬度。这些技术参数确保了支承钉能够在高温、高压等恶劣环境下保持稳定的性能。

在实际应用中，平面支承钉广泛应用于航空航天、汽车制造和精密仪器等领域。例如，在飞机零部件加工中，支承钉能够确保薄壁零件在加工过程中的形变最小化，从而提高产品质量。

案例分析

某航空制造企业曾面临一个难题：在加工一款新型涡轮叶片时，传统夹具无法有效固定工件，导致加工误差较大。通过引入符合HB 4529.23-1991标准的平面支承钉，企业成功解决了这一问题。新夹具不仅将定位误差从原来的±0.2mm降低到±0.05mm，还显著提高了生产效率。

• 支承钉的高精度设计有效减少了工件偏移。
• 模块化结构降低了维护成本，提升了设备利用率。

总结

HB 4529.23-1991标准为H型孔系组合夹具中的平面支承钉提供了科学严谨的技术指导，使其成为现代机械加工不可或缺的一部分。通过严格遵循该标准，企业不仅能提升产品质量，还能优化生产流程，为企业带来显著的经济效益和社会价值。
