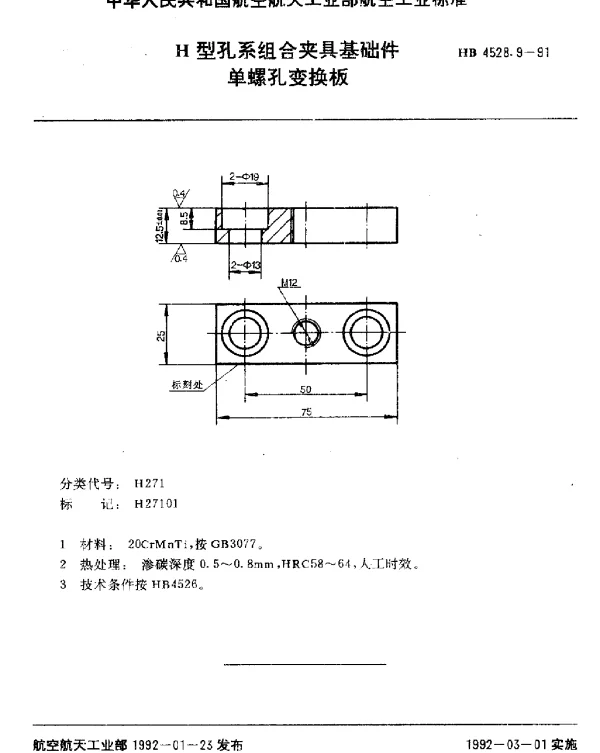

HB 4528.9-1991 H型孔系组合夹具基础件.单螺孔变换板

摘要：本文件规定了H型孔系组合夹具基础件中单螺孔变换板的技术要求、尺寸及公差。本文件适用于机械加工中使用的H型孔系组合夹具的单螺孔变换板设计与制造。
Title：H-type Hole System Modular Jig and Fixture Base Components - Single Screw Hole Change Plate
中国标准分类号：J51
国际标准分类号：29.040.30

摘要

本文基于HB 4528.9-1991标准，针对H型孔系组合夹具中的单螺孔变换板进行深入分析。通过对单螺孔变换板的功能、结构特点及其在工业应用中的实际意义进行探讨，旨在为相关领域的研究者和工程技术人员提供理论支持与实践参考。

引言

H型孔系组合夹具是一种广泛应用的机械加工辅助工具，其核心在于标准化设计与模块化组装。其中，单螺孔变换板作为基础件之一，在实现不同规格工件定位及固定方面发挥着重要作用。本研究聚焦于该部件的设计原理、技术规范以及优化方向。

单螺孔变换板的功能与特点

• 功能概述： 单螺孔变换板主要用于调整工件相对于机床工作台的位置，并通过螺栓连接方式确保稳定性。
• 结构特性： 采用高强度钢材制造，表面经过特殊处理以增强耐磨性和抗腐蚀性能。
• 适用范围： 广泛应用于汽车制造、航空航天等领域中复杂零件的精密加工过程。

技术规范解析

根据HB 4528.9-1991标准规定，单螺孔变换板需满足以下要求：

• 螺纹直径范围：M6至M16；
• 孔径公差等级：IT7级精度；
• 表面粗糙度Ra值不大于3.2μm。

案例分析

某汽车零部件生产企业曾面临因传统夹具系统效率低下导致生产周期延长的问题。通过引入符合HB 4528.9-1991标准的单螺孔变换板后，不仅显著提升了装配速度，还有效降低了废品率。这一成功案例充分证明了该类产品在提高制造业生产力方面的巨大潜力。
