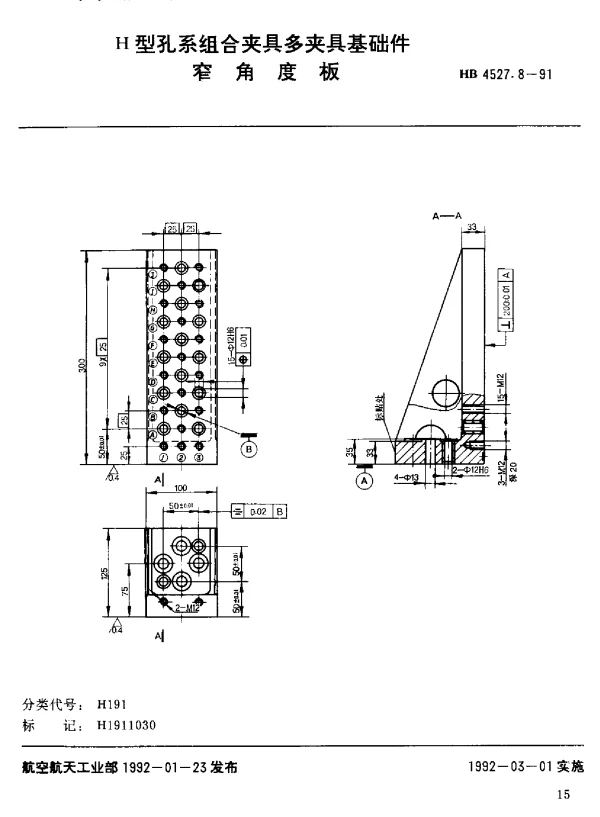

HB 4527.8-1991 H型孔系组合夹具多夹具基础件.窄角度板

摘要：本文件规定了H型孔系组合夹具多夹具基础件中窄角度板的技术要求、尺寸公差及检验方法。本文件适用于机械加工和装配过程中使用的窄角度板。
Title：HB 4527.8-1991 H-Type Hole System Modular Jig and Fixture - Multi-Fixture Base Component - Narrow Angle Plate
中国标准分类号：J51
国际标准分类号：25.060

摘要

本文基于HB 4527.8-1991标准，探讨了H型孔系组合夹具中多夹具基础件的设计特点及其应用。通过分析窄角度板的结构与功能，揭示其在机械加工中的重要作用，并对其设计优化提出建议。

引言

H型孔系组合夹具是一种广泛应用于机械制造领域的标准化工具系统。它以其模块化设计和高灵活性著称，能够满足多种复杂工件的加工需求。其中，多夹具基础件作为核心组件之一，其性能直接影响整个系统的稳定性和效率。窄角度板则是多夹具基础件的重要组成部分，具有独特的几何特性。

多夹具基础件概述

多夹具基础件是H型孔系组合夹具的基础构件，用于连接其他模块并提供支撑。其设计需兼顾强度、刚度及通用性，以适应不同应用场景的需求。

• 特点一：采用高强度钢材制造，确保长期使用的可靠性。
• 特点二：表面经过特殊处理，提高耐磨性和防腐蚀能力。
• 特点三：孔系布局合理，便于与其他部件快速组装。

窄角度板的功能与优势

窄角度板是多夹具基础件的关键部分，主要用于调整工件的角度位置，实现精确加工。以下是其主要功能与优势：

• 功能一：通过调整角度，满足特定工件的定位要求。
• 功能二：减少对额外定位装置的依赖，简化夹具结构。
• 功能三：配合其他基础件，形成稳定的三维坐标系。

设计优化建议

尽管窄角度板已具备较高的实用价值，但仍存在改进空间。以下是针对其设计提出的优化建议：

• 引入更先进的材料技术，进一步提升抗疲劳性能。
• 优化孔径大小及分布，增强与配套元件的兼容性。
