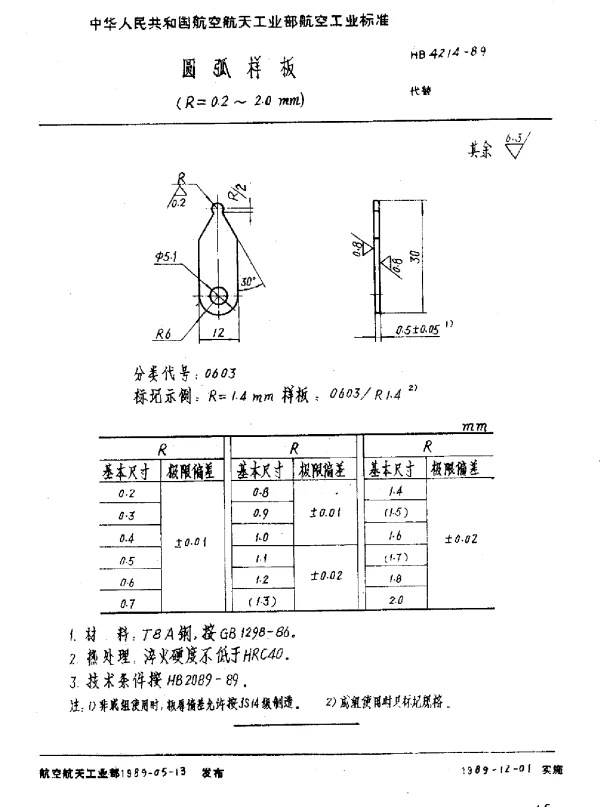

HB 4214-1989 圆弧样板(R=0.2~2.0mm)

摘要

本文以HB 4214-1989标准中关于圆弧样板（R=0.2~2.0mm）的规定为研究对象，探讨其在实际应用中的技术要求、测量方法及误差控制策略。通过对该标准的深入分析，结合现代制造工艺的发展趋势，提出优化建议，以期为相关领域的工程实践提供参考。

引言

圆弧样板作为机械加工领域的重要工具之一，广泛应用于检测曲面零件的几何精度。HB 4214-1989标准详细规定了R值在0.2至2.0毫米范围内的圆弧样板的技术参数和检验方法。然而，随着制造业对高精度要求的提升，该标准是否能够满足当前的技术需求成为亟待解决的问题。

圆弧样板的技术要求

根据HB 4214-1989标准，圆弧样板的主要技术指标包括：

• 半径范围：R=0.2~2.0mm。
• 表面粗糙度：需达到Ra≤0.05μm的标准。
• 形位公差：样板的圆弧部分应严格符合设计图纸的要求，允许的最大偏差不得超过±0.01mm。

测量与检验方法

为了确保圆弧样板的质量，HB 4214-1989标准推荐了几种常用的测量方法：

• 光学投影法：通过光学仪器放大样板轮廓，直观判断其是否符合设计要求。
• 三坐标测量机(CMM)：利用高精度坐标测量设备获取样板的实际尺寸数据，并进行对比分析。
• 触针式轮廓仪：适用于检测样板表面粗糙度，确保其符合Ra值限制。

误差来源与控制策略

在实际生产过程中，圆弧样板可能受到多种因素的影响，导致测量结果出现偏差。常见的误差来源包括：

• 加工过程中的刀具磨损或振动。
• 测量设备的精度不足。
• 环境温度变化引起的材料变形。

针对上述问题，可采取以下措施：

• 定期维护和校准测量设备。
• 优化加工工艺，减少人为误差。
• 采用恒温车间以降低环境影响。

结论

HB 4214-1989标准为圆弧样板的设计与制造提供了重要的技术指导。然而，在现代工业背景下，该标准仍存在一定的局限性。未来的研究方向应聚焦于进一步提高样板的精度和稳定性，同时探索更加高效、经济的检测手段，以满足日益增长的精密制造需求。
