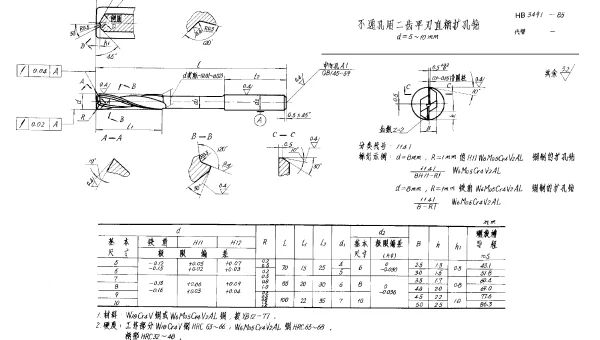

HB 3491-1985 不通孔用二齿平刃直柄扩孔钻 d=5~10mm

摘要：本文件规定了不通孔用二齿平刃直柄扩孔钻（d=5~10mm）的技术要求、检验方法和标志包装。本文件适用于机械加工中使用的不通孔用二齿平刃直柄扩孔钻，直径范围为5~10mm。
Title：Specification for Two-flute Flat-end Straight-shank Counterbore for Blind Holes d=5~10mm
中国标准分类号：J24
国际标准分类号：21.100

HB 3491-1985 不通孔用二齿平刃直柄扩孔钻 d=5~10mm 常见问题解答

HB 3491-1985 是中国国家标准，规定了不通孔用二齿平刃直柄扩孔钻的技术要求，适用于直径范围为5mm至10mm的扩孔钻。

1. HB 3491-1985 标准中提到的“不通孔用”具体指什么？

“不通孔用”是指扩孔钻设计用于加工不通孔（即未贯穿工件的孔）。这种扩孔钻的刃部设计避免了切屑堆积在孔底，从而减少对工件表面的损伤。

2. 扩孔钻的“二齿平刃”结构有什么特点？

“二齿平刃”指的是扩孔钻有两个切削刃，且刃口呈平面状。这种设计可以提高切削效率，同时保证切削平稳性和精度。

3. 直柄扩孔钻与锥柄扩孔钻有何区别？

直柄扩孔钻通过夹头直接夹持刀柄进行固定，适合较小直径的工具；而锥柄扩孔钻则通过锥度配合机床主轴安装。HB 3491-1985 中规定的直柄扩孔钻适用于直径范围较小（如本标准中的5~10mm）的情况。

4. HB 3491-1985 标准中 d=5~10mm 的适用范围如何理解？

“d=5~10mm”表示扩孔钻的公称直径范围为5毫米至10毫米。此范围内的扩孔钻主要用于加工中小尺寸的孔径。

5. 使用 HB 3491-1985 标准的扩孔钻时，如何选择合适的切削参数？

• 切削速度：根据材料硬度调整，一般为50~100m/min。
• 进给量：推荐值为0.1~0.2mm/转。
• 切削深度：每次进给量不超过扩孔钻直径的1/3。

6. 如何判断扩孔钻是否符合 HB 3491-1985 标准？

可以通过测量扩孔钻的直径、刃倾角、柄部直径等关键参数，与标准中的技术要求进行对比验证。

7. HB 3491-1985 标准中的扩孔钻是否适用于所有材料？

HB 3491-1985 标准主要针对金属材料设计，但具体应用时需根据被加工材料的特性调整切削参数。对于非金属材料，可能需要选用其他专用工具。

8. 扩孔钻在使用过程中出现崩刃现象，可能的原因是什么？

• 切削速度过高或进给量过大。
• 切削液供应不足，导致刀具过热。
• 工件材料过硬或存在硬质夹杂物。

9. 如何延长扩孔钻的使用寿命？
