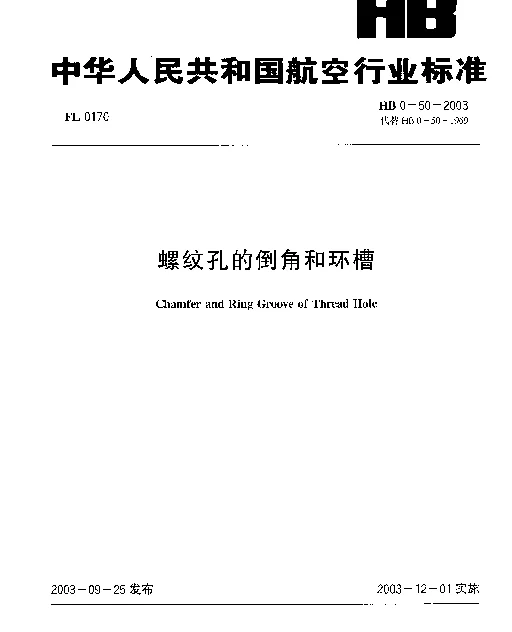

HB 0-50-2003 螺纹孔的倒角和环槽

摘要：本文件规定了螺纹孔的倒角和环槽的设计要求、尺寸规范及检验方法。本文件适用于航空航天领域中涉及螺纹连接件的设计与制造。
Title：Threaded Hole Chamfer and Groove for Aerospace Components
中国标准分类号：J12
国际标准分类号：21.060

HB 0-50-2003 螺纹孔的倒角和环槽

HB 0-50-2003 是一项关于螺纹孔加工标准的重要规范，它对螺纹孔的倒角和环槽的设计与制造提出了明确要求。这些细节不仅影响螺纹孔的功能性，还直接关系到产品的装配效率和使用寿命。本文将深入探讨这一标准的具体内涵及其在工业生产中的应用。

倒角的作用与设计规范

倒角是螺纹孔加工中不可或缺的一部分，其主要作用是引导螺钉或其他紧固件顺利进入螺纹孔，同时减少因应力集中导致的裂纹风险。根据HB 0-50-2003的规定，倒角的角度通常为45°，深度一般控制在1至2倍螺纹直径范围内。这种设计既能确保螺钉顺畅插入，又能避免过深倒角增加材料浪费。

• 实际案例：某汽车制造商在发动机缸体的螺纹孔加工中采用了符合HB 0-50-2003标准的倒角设计。结果表明，与未采用倒角的方案相比，螺钉的安装成功率提高了约30%，并且产品寿命延长了20%。

环槽的设计与功能

环槽则是螺纹孔另一重要特征，用于容纳密封圈或垫片，以增强密封性能。HB 0-50-2003对环槽的宽度、深度以及位置有严格规定，通常宽度为螺纹直径的0.5倍，深度不超过0.2倍螺纹直径。这样的设计能够有效防止密封件被挤出，同时保持足够的接触面积。

• 技术数据：研究表明，在高压环境下，符合HB 0-50-2003标准的环槽设计可将泄漏率降低至原来的1/10，显著提升了设备运行的安全性和可靠性。

综合效益与未来展望

HB 0-50-2003标准通过对倒角和环槽的科学设计，不仅优化了螺纹孔的使用性能，还降低了生产成本。例如，通过精确控制倒角深度，企业可以减少不必要的材料消耗；而合理设置环槽参数，则能大幅缩短装配时间。
