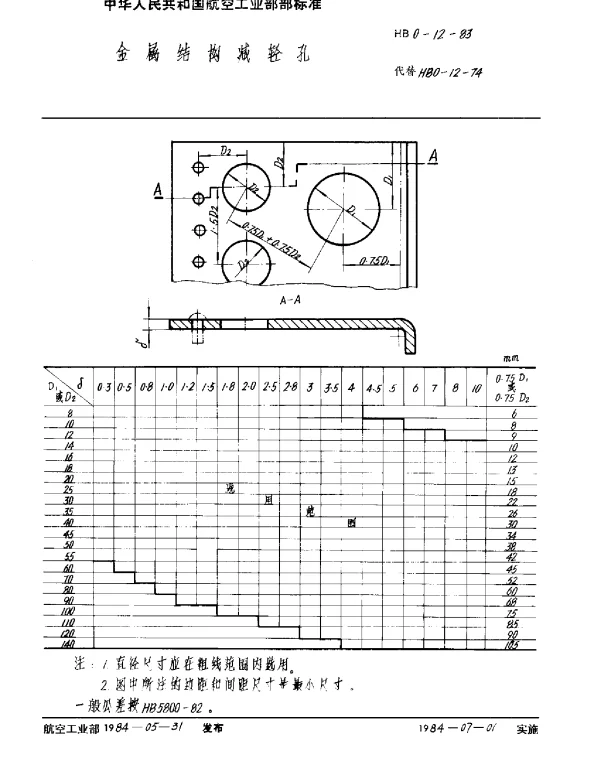

HB 0-12-1983 金属结构减轻孔

摘要：本文件规定了金属结构中减轻孔的设计要求、尺寸公差、加工方法及检验规则。本文件适用于各类金属结构件中减轻孔的制造与验收。
Title：Metal Structure Lightening Holes
中国标准分类号：J17
国际标准分类号：21.060

关于HB 0-12-1983 金属结构减轻孔的常见问题解答

以下是关于HB 0-12-1983标准中涉及金属结构减轻孔的一些常见问题及其解答，按优先级从高到低排列。

1. 什么是金属结构减轻孔？

金属结构减轻孔是指在金属结构件上设计的孔洞，其主要目的是减少材料重量，同时保持结构强度或刚度。这些孔通常用于航空航天、汽车和建筑等领域，以优化重量与性能之间的平衡。

2. HB 0-12-1983标准对减轻孔的设计有哪些具体要求？

HB 0-12-1983标准对减轻孔的设计有以下关键要求：

• 减轻孔的形状可以是圆形、椭圆形或矩形，具体选择取决于负载分布和制造工艺。
• 孔的直径或尺寸需根据结构分析结果确定，通常不超过结构厚度的50%。
• 孔的位置和数量需要经过有限元分析（FEA）验证，确保不会显著降低结构强度。
• 减轻孔周围需保留足够的边缘距离，避免应力集中。

3. 减轻孔是否会影响结构的疲劳寿命？

是的，减轻孔可能会影响结构的疲劳寿命。如果孔的设计不当，可能会导致局部应力集中，从而加速疲劳裂纹的形成。因此，在设计时需要通过有限元分析评估应力分布，并采取措施（如圆角过渡）来减少应力集中。

4. 如何选择减轻孔的最佳位置？

减轻孔的最佳位置应遵循以下原则：

• 优先选择承受较低应力的区域。
• 避免靠近连接点或高应力区域。
• 考虑减轻孔对整体结构刚度的影响，确保不会导致共振或其他动态问题。
• 参考有限元分析结果，优化孔的位置和数量。

5. 减轻孔是否适用于所有类型的金属结构？

不是。减轻孔的设计和应用需根据具体应用场景决定。例如：

• 对于高强度合金结构，减轻孔的设计需更加谨慎，以避免削弱材料的承载能力。
• 对于薄壁结构，减轻孔可能更适合圆形设计，以减少变形风险。
• 对于焊接结构，需特别注意减轻孔对焊缝强度的影响。

6. 减轻孔的加工方式有哪些？

减轻孔的加工方式主要包括：

• 钻孔：适合圆形孔，精度较高。
• 冲压：适合大批量生产，成本较低。
• 激光切割：适合复杂形状的孔，但成本较高。
• 水刀切割：适用于高强度材料，但效率较低。

选择加工方式时需综合考虑材料特性、预算和生产效率。

7. 减轻孔是否需要额外的表面处理？

是的，减轻孔周围的表面处理非常重要。常见的处理方式包括：

• 倒圆角：减少应力集中。
• 喷丸强化：提高孔周边的抗疲劳性能。
• 涂层保护：防止腐蚀或磨损。
