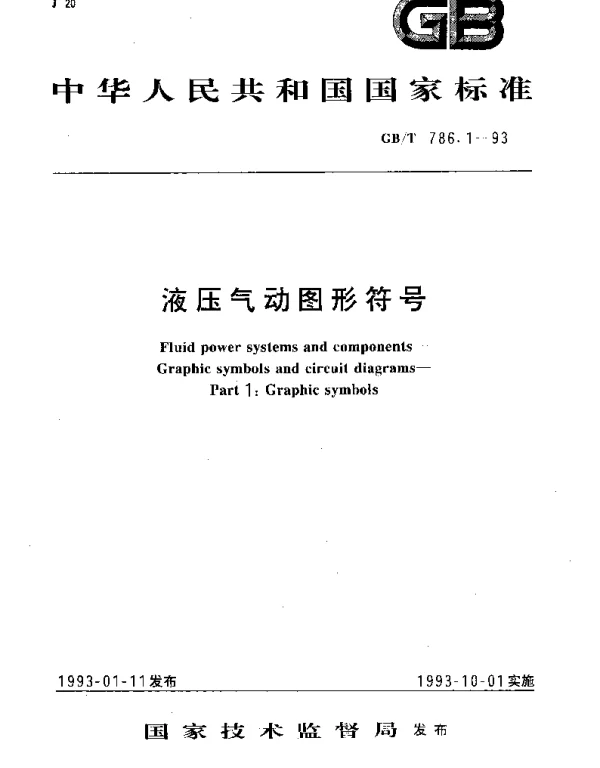

GBT 786.1-1993 液压气动图形符号

GBT 786.1-1993 液压气动图形符号常见问题解答

GBT 786.1-1993 是中国国家标准，用于规范液压和气动系统中图形符号的设计与应用。以下是关于此标准的一些常见问题及其详细解答。

1. GBT 786.1-1993 的主要用途是什么？

GBT 786.1-1993 的主要用途是为液压和气动系统提供统一的图形符号标准，以便在设计、制造、维护和操作过程中实现信息交流的一致性。通过标准化图形符号，可以减少误解并提高工作效率。

2. 如何理解 GBT 786.1-1993 中的图形符号分类？

GBT 786.1-1993 将图形符号分为两大类：功能符号和方向符号。功能符号表示元件的功能或特性，而方向符号则表示流体的方向或动作的方向。例如，“单向阀”属于功能符号，“截止阀”也属于功能符号，但“开关”可能同时包含功能符号和方向符号。

3. GBT 786.1-1993 是否适用于所有类型的液压和气动系统？

GBT 786.1-1993 主要适用于工业液压和气动系统的设计与表示。对于一些特殊领域（如航空航天或医疗设备），可能需要参考其他更具体的国际或行业标准。因此，在实际应用中，需根据具体场景选择合适的标准。

4. 在绘制图形符号时，有哪些基本要求？

• 简洁性：符号应尽量简单明了，避免不必要的复杂细节。
• 一致性：符号的形状、尺寸和比例需符合标准规定。
• 方向性：对于涉及流体方向的符号，箭头的方向必须清晰准确。
• 可扩展性：符号应能适应不同的背景颜色和尺寸需求。

5. GBT 786.1-1993 和 ISO 标准有何关系？

GBT 786.1-1993 部分内容参考了国际标准化组织（ISO）的相关标准，尤其是 ISO 1219 系列。两者在图形符号的基本原则上有较高的相似性，但 GBT 786.1-1993 更加贴合中国的工业习惯和应用场景。

6. 如果遇到标准中的符号无法满足特定需求的情况怎么办？

当标准符号无法完全表达特定需求时，可以在遵守标准基本原则的前提下，对符号进行适当的修改或补充。但任何改动都需经过相关技术部门的审核，并在文档中明确说明其含义。

7. GBT 786.1-1993 是否已被更新或替代？

截至当前，GBT 786.1-1993 仍然是有效的国家标准。然而，随着技术的发展，可能会有新的版本发布。建议定期查阅国家标准化管理委员会的相关公告，以获取最新版本的信息。

8. 如何学习和掌握 GBT 786.1-1993 的图形符号？

• 阅读标准原文，熟悉其结构和术语定义。
• 参加专业培训课程，了解实际应用案例。
• 多实践，结合工程图纸分析符号的实际意义。
• 与其他工程师交流经验，共同探讨疑难问题。

9. 使用 GBT 786.1-1993 的图形符号是否需要版权许可？

GBT 786.1-1993 是国家标准，其内容为公共知识，无需申请版权许可即可使用。但在商业出版物中引用标准内容时，需注明出处。
