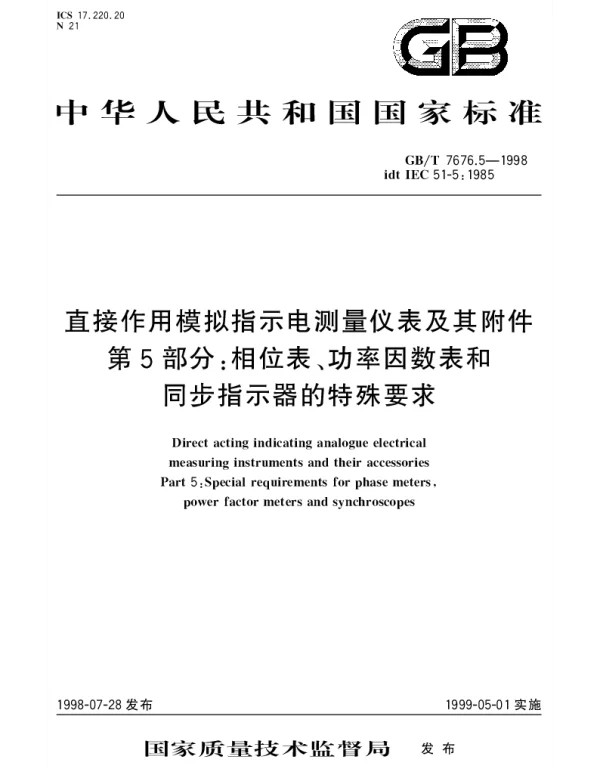

GBT 7676.5-1998 直接作用模拟指示电测量仪表及其附件 第5部分;相位表、功率因数表和同步指示器的特殊要求

GBT 7676.5-1998 标准中相位表、功率因数表和同步指示器的特殊要求

GBT 7676.5-1998 是一项重要的国际标准，专门针对直接作用模拟指示电测量仪表及其附件的性能要求进行了详细规定。在该标准的第五部分中，特别关注了相位表、功率因数表和同步指示器的特殊技术要求与测试方法。这些仪表在电力系统中具有关键作用，因此对其性能指标的精确性提出了严格的要求。

相位表的技术要求

相位表用于测量两个交流信号之间的相位差，其性能直接影响到电力系统的运行效率和安全性。根据 GBT 7676.5-1998 的规定，相位表需满足以下要求：

• 准确度等级：相位表的准确度等级分为 0.5、1.0 和 2.0 级，不同等级对应不同的误差范围。
• 频率响应范围：相位表应能够在 45Hz 至 65Hz 的频率范围内保持稳定的测量精度。
• 温度影响：在 -25°C 至 +55°C 的工作温度范围内，相位表的测量误差不应超过规定的限值。

功率因数表的技术要求

功率因数表用于测量电路中的功率因数，是评估电力系统效率的重要工具。GBT 7676.5-1998 对功率因数表提出了以下具体要求：

• 测量范围：功率因数表的测量范围应覆盖 0 至 1 的区间，并能够准确显示感性和容性两种状态。
• 响应时间：为了适应快速变化的电力系统，功率因数表的响应时间应控制在 1 秒以内。
• 输入阻抗：为减少对被测电路的影响，功率因数表的输入阻抗应足够高，通常不低于 10MΩ。

同步指示器的技术要求

同步指示器用于检测发电机或电动机与电网之间的同步状态，其性能对于确保电力系统的稳定运行至关重要。根据 GBT 7676.5-1998 的规定，同步指示器需满足以下条件：

• 指示精度：同步指示器的指针偏转角度与实际相位差之间的误差不得超过 ±3°。
• 动态特性：在负载突变的情况下，同步指示器应在 5 秒内恢复到稳定状态。
• 抗震性能：为了适应恶劣的工作环境，同步指示器需通过振动试验，确保在运输和安装过程中不会损坏。

结论

GBT 7676.5-1998 对相位表、功率因数表和同步指示器的特殊要求体现了现代电力系统对测量仪表的高精度和可靠性需求。通过对这些技术指标的严格规范，可以有效提高电力设备的运行效率和安全性，为电力行业的可持续发展提供技术支持。
