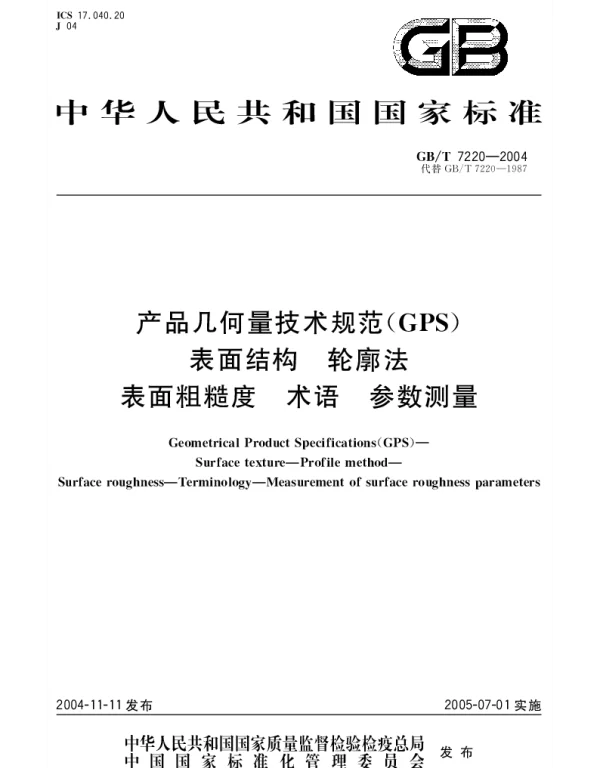

GBT 7220-2004 产品几何量技术规范(GPS)表面结构 轮廓法 表面粗糙度 术语 参数测量

GBT 7220-2004 产品几何量技术规范(GPS)表面结构 轮廓法 表面粗糙度 术语 参数测量

GBT 7220-2004 是一项重要的国家标准，用于规范产品几何量技术中的表面结构测量方法。该标准通过轮廓法对表面粗糙度进行定义、分类和测量，为工业生产提供了统一的技术依据。本文将从术语、参数以及测量方法三个方面对 GBT 7220-2004 进行深入分析。

一、术语解析

在 GBT 7220-2004 中，术语是理解标准的基础。以下是几个关键术语的详细说明：

• 表面粗糙度: 指加工表面上微观不平度的高度特性，通常由峰谷之间的距离或高度差表示。
• 轮廓法: 一种基于测量表面轮廓线的方法，通过获取轮廓线的几何特征来评估表面粗糙度。
• 参数: 表面粗糙度的量化指标，例如 Ra（算术平均偏差）、Rz（最大高度）等。

二、参数详解

GBT 7220-2004 定义了多种参数用于描述表面粗糙度，这些参数对于产品质量控制至关重要。

• Ra (算术平均偏差): 表示轮廓线上各点与平均线之间距离的绝对值的平均值，是最常用的粗糙度参数之一。
• Rz (最大高度): 表示轮廓线上最高点与最低点之间的垂直距离，适用于描述较大的表面不规则性。
• Rq (均方根偏差): 类似于 Ra，但计算时采用平方和开方的方式，更强调高频成分的影响。

这些参数的选择取决于具体应用场景的需求，例如高精度零件可能需要同时考虑多个参数以确保质量。

三、测量方法

GBT 7220-2004 提供了详细的测量方法，确保数据的一致性和准确性。

• 仪器选择: 测量设备应符合 ISO 标准，并定期校准以保证精度。
• 测量条件: 包括环境温度、湿度等因素，需严格控制以减少外界干扰。
• 数据处理: 使用标准化算法对采集的数据进行处理，确保结果的可靠性和可重复性。

通过以上方法，可以有效提高测量的精确度，从而更好地满足工业生产的实际需求。

结论

GBT 7220-2004 作为一项重要的技术规范，在表面粗糙度的术语、参数及测量方法方面提供了全面的指导。其严谨的定义和科学的测量流程为现代制造业的发展奠定了坚实基础。未来，随着技术的进步，该标准仍需不断更新和完善，以适应更高精度和更复杂的应用场景。
