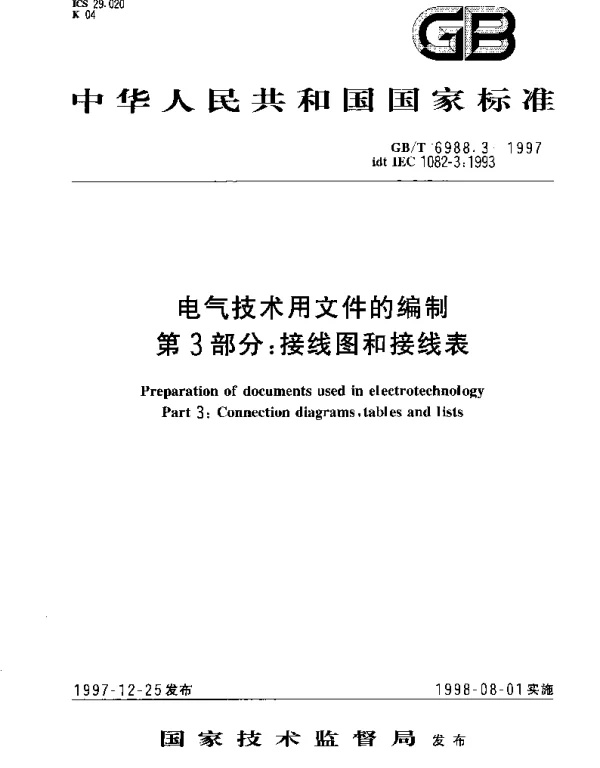

GBT 6988.3-1997 电气技术用文件的编制 第3部分： 接线图和接线表

GBT 6988.3-1997 的核心内涵

GBT 6988.3-1997 是中国国家标准的一部分，专注于电气技术领域中接线图和接线表的编制规范。这一标准为电气工程师和技术人员提供了详细的指导，以确保接线图和接线表的设计能够满足工程需求并符合行业标准。标准的核心在于提高设计的清晰度、准确性和一致性，从而减少因错误或模糊表达导致的工程问题。

接线图与接线表的重要性

接线图和接线表是电气工程项目中的关键文档。接线图用于直观地展示设备之间的连接关系，而接线表则提供详细的连接信息，包括导线类型、长度和颜色等。这两者共同构成了电气系统安装和维护的基础。例如，在工业自动化领域，一个复杂的生产线可能涉及数百个设备和数千根电线，接线图和接线表的准确性直接影响到系统的稳定运行。

标准的具体要求

GBT 6988.3-1997 对接线图和接线表的绘制提出了具体的技术要求。例如：

• 符号标准化：所有元件必须使用统一的符号表示，避免歧义。
• 布局清晰：接线图应采用模块化布局，便于阅读和理解。
• 标注精确：接线表中的每一条记录都需明确标注，包括导线规格和连接点位置。

实际应用案例

以某大型数据中心为例，其内部布线系统极其复杂，涉及上千台服务器和配电柜。通过严格遵循 GBT 6988.3-1997 标准，技术人员成功编制了详尽的接线图和接线表。在施工阶段，这些文档帮助团队快速定位问题并优化布线方案，最终将项目交付时间缩短了15%。

总结

GBT 6988.3-1997 不仅是一项技术标准，更是保障电气工程质量的重要工具。通过标准化接线图和接线表的编制流程，可以显著提升工作效率，降低维护成本。未来，随着技术的发展，这一标准仍需不断更新和完善，以适应更加复杂的电气应用场景。
