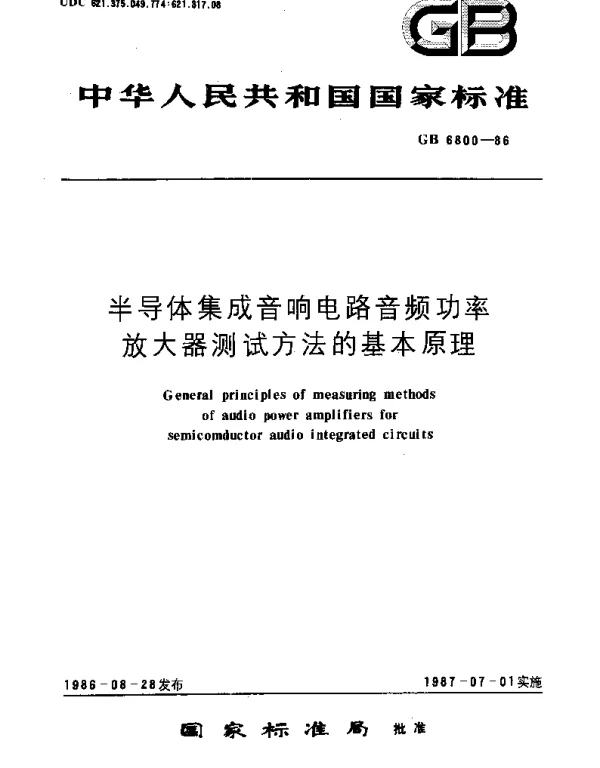

1. GBT 6800-1986 是什么？

GBT 6800-1986 是中国国家标准，规定了半导体集成音响电路中音频功率放大器的测试方法。它为音频功率放大器的性能评估提供了统一的技术依据，适用于设计、生产及质量检测环节。

2. 音频功率放大器的主要测试指标有哪些？

• 额定输出功率（Pout）：在指定负载下，放大器能够持续输出的最大不失真功率。
• 总谐波失真（THD）：放大器输出信号中谐波成分与基波成分的比例。
• 频率响应：放大器在不同频率下的增益变化范围。
• 信噪比（SNR）：放大器输出信号与噪声信号的比值。
• 输入灵敏度：达到额定输出功率所需的最小输入信号电压。

3. 如何测量音频功率放大器的额定输出功率？

根据 GBT 6800-1986 的要求，额定输出功率的测量需要在指定负载（通常为4Ω或8Ω）下进行。测试时需输入正弦波信号，逐步增加输入电平直至输出信号出现失真（如THD超过1%），此时的输出功率即为额定输出功率。

4. 测试音频功率放大器的总谐波失真时需要注意哪些事项？

• 选择合适的测试设备，如音频分析仪或失真仪。
• 确保输入信号为纯正弦波，避免其他干扰信号影响测试结果。
• 在不同频率（如20Hz至20kHz）下分别测量THD，以评估其频率特性。

5. 频率响应的测试如何进行？

频率响应的测试需要在固定的输入信号电平下，改变测试信号的频率范围（通常为20Hz至20kHz）。通过测量不同频率下的输出信号幅度，绘制增益曲线，即可得到频率响应数据。

6. 为什么信噪比是测试中的重要指标？

信噪比反映了放大器在实际工作中的抗干扰能力。较高的信噪比意味着放大器输出信号更清晰，背景噪声更低，从而提升音质体验。

7. 输入灵敏度对音频功率放大器有何影响？

输入灵敏度决定了放大器对输入信号的响应能力。过高的输入灵敏度可能导致系统过载，而过低的灵敏度则可能无法充分利用放大器的输出能力。

8. GBT 6800-1986 是否适用于所有类型的音频功率放大器？

GBT 6800-1986 主要针对半导体集成音响电路中的音频功率放大器。对于非集成化或特殊用途的放大器，可能需要参考其他标准或自定义测试方法。

9. 如何验证测试结果的准确性？

• 使用已知标准的信号源进行校准。
• 对比多个测试设备的结果，确保一致性。
• 定期维护测试仪器，确保其处于良好状态。

10. GBT 6800-1986 是否有更新版本？

截至最新信息，GBT 6800-1986 仍为中国音频功率放大器测试领域的权威标准之一，但可能已被后续版本或相关国际标准部分取代。建议查阅最新国家标准目录以确认是否有更新版本。
