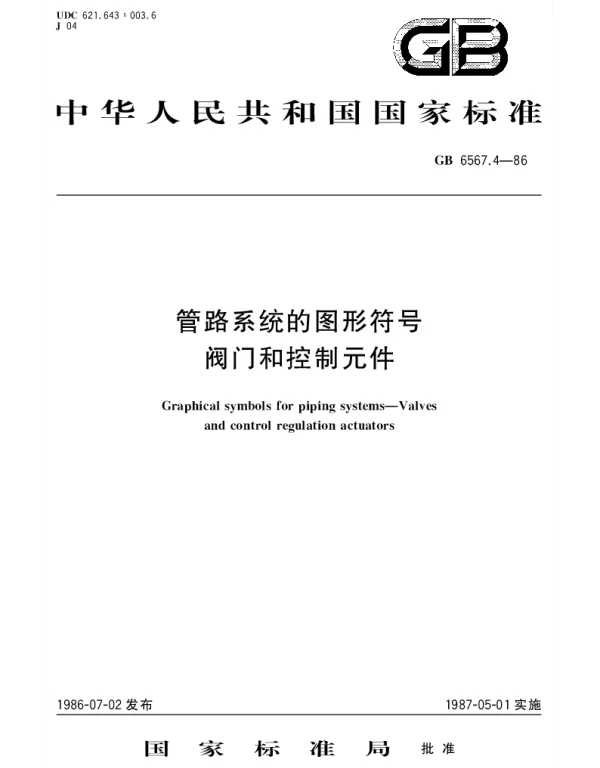

GBT 6567.4-1986 管路系统的图形符号 阀门和控制元件

GBT 6567.4-1986 标准内容总结

GBT 6567.4-1986《管路系统的图形符号 阀门和控制元件》规定了用于表示管路系统中阀门和控制元件的图形符号。这些符号主要用于技术文件、图纸和资料中，以便清晰地表达管路系统的设计意图。

• 适用范围：适用于工业和民用工程中的管路系统设计和文档编制。
• 符号分类：标准详细描述了各类阀门（如截止阀、闸阀、球阀等）和控制元件（如调节阀、止回阀等）的图形符号及其含义。
• 符号绘制规则：明确了符号的比例、线条粗细以及方向性要求，确保图形的一致性和可读性。
• 附加信息：允许在图形符号旁添加字母或数字以标明特定参数或状态。

与老版本的变化对比

相比早期版本，GBT 6567.4-1986在以下几个方面进行了改进和调整：

• 符号标准化：对原有符号进行了统一规范，减少了歧义。
• 新增符号：增加了部分新型阀门和控制元件的图形符号，以适应现代工程技术的需求。
• 简化说明：对部分复杂符号的解释进行了简化，便于理解和应用。
• 增强兼容性：与其他相关国家标准的协调性得到了提升，方便跨领域使用。
