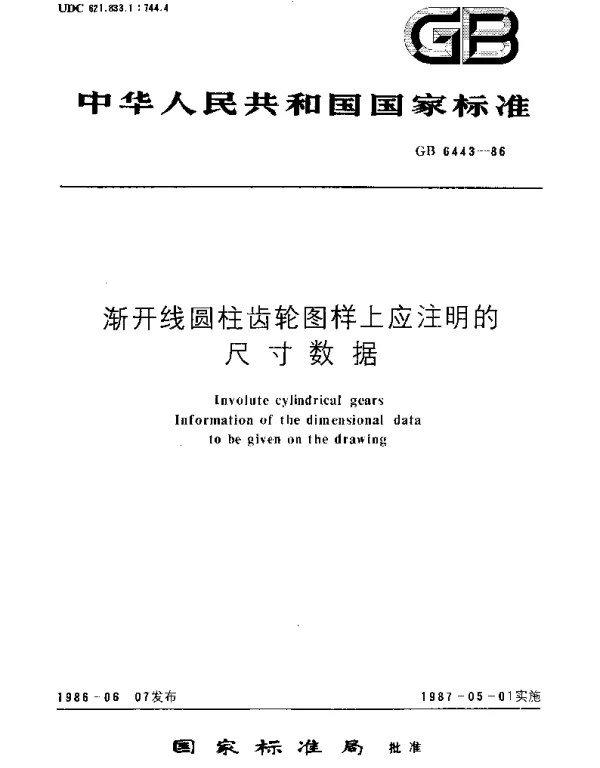

GBT 6443-1986 渐开线圆柱齿轮图样上应注明的尺寸数据

关于GBT 6443-1986渐开线圆柱齿轮图样上应注明的尺寸数据的常见问题解答

GBT 6443-1986是中国国家标准，用于规范渐开线圆柱齿轮图样上的尺寸标注要求。以下是关于该标准的一些常见问题及其详细解答。

1. GBT 6443-1986中规定渐开线圆柱齿轮图样上需要标注哪些基本尺寸？

根据GBT 6443-1986，渐开线圆柱齿轮图样上需要标注的基本尺寸包括：

• 模数（m）
• 齿数（z）
• 分度圆直径（d）
• 齿顶圆直径（da）
• 齿根圆直径（df）
• 压力角（α）
• 螺旋角（β）
• 齿宽（b）

这些尺寸是设计和制造齿轮时的关键参数。

2. 如果齿轮是斜齿轮，是否需要额外标注其他尺寸？

是的，对于斜齿轮，除了上述基本尺寸外，还需要标注螺旋角（β）以及端面和法向参数之间的换算关系。具体来说：

• 螺旋角（β）决定了齿轮的啮合性能。
• 端面模数与法向模数之间的换算公式为：mn = m × cos(β)，其中mn为法向模数，m为端面模数。

这些信息对于正确安装和使用斜齿轮至关重要。

3. 齿轮图样上是否需要标注齿形公差？

是的，为了保证齿轮的加工精度和装配质量，齿轮图样上需要标注齿形公差。根据GBT 6443-1986的规定，齿形公差通常包括：

• 齿廓总偏差（Fα）
• 齿距累积偏差（Fp）
• 单个齿距偏差（fpt）

这些公差值直接影响齿轮的传动平稳性和使用寿命。

4. 齿轮图样上是否可以省略某些尺寸的标注？

原则上，所有影响齿轮功能和互换性的尺寸都必须标注。如果某些尺寸对特定应用不重要，则需在设计文件中明确说明其可接受范围或默认值。例如：

• 齿宽（b）可以适当放宽标注要求，但需保证满足强度和刚度需求。
• 压力角（α）一般固定为20°，除非特殊设计。

任何省略都必须经过严格评估并获得相关方的认可。

5. 如何处理齿轮的极限偏差和几何公差？

GBT 6443-1986明确规定了齿轮的极限偏差和几何公差要求。这些内容通常通过国标符号表示，例如：

• 极限偏差：标注在齿轮的基本尺寸后，如d ± Δd。
• 几何公差：包括圆跳动（Fr）、径向跳动（Fβ）等，需符合GB/T 1184中的相关等级。

设计人员需严格按照标准选择合适的公差等级以确保产品质量。

6. 是否可以在图纸上仅标注参考尺寸？

不可以。参考尺寸通常用于辅助理解或计算，但不能替代实际标注的必要尺寸。所有影响齿轮性能的核心尺寸都必须作为正式标注内容出现在图纸上。
