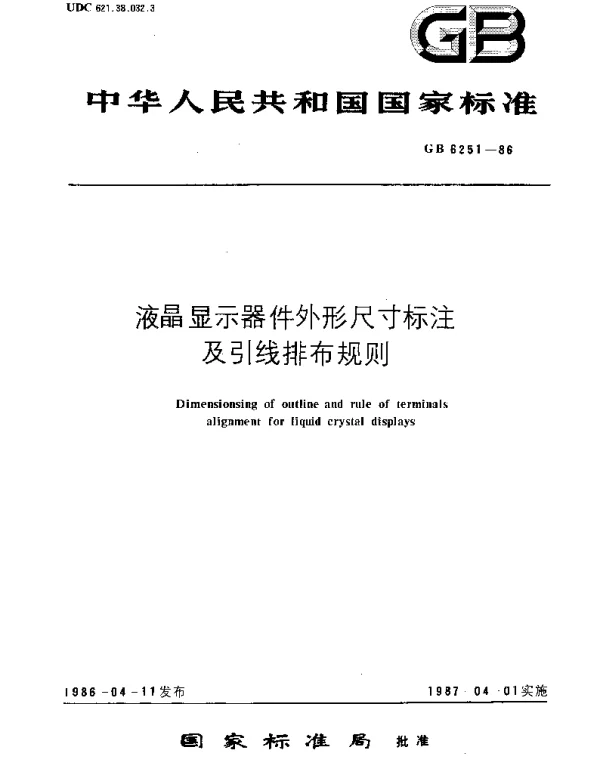

GBT 6251-1986 液晶显示器件外形尺寸标注及引线排布规则

GBT 6251-1986 标准概述

《GBT 6251-1986 液晶显示器件外形尺寸标注及引线排布规则》是中国国家标准之一，旨在为液晶显示器件的设计、生产与应用提供统一的技术规范。该标准的出台不仅促进了国内液晶显示技术的发展，还为国际间的合作与交流奠定了基础。

标准的核心内容

本标准主要涵盖了液晶显示器件的外形尺寸标注方法以及引线排布规则两大部分，其核心在于确保产品的标准化和互换性。

外形尺寸标注规则

• 尺寸单位: 标注时应采用毫米（mm）作为基本单位。
• 标注位置: 外形尺寸应在产品图纸或相关文件中明确标注，通常位于器件的中心区域或易于识别的位置。
• 公差范围: 对于关键尺寸，需明确规定允许的公差范围，以确保生产的精确性和一致性。

引线排布规则

• 引脚编号: 引线的编号应从左至右或从上至下依次排列，并在图纸中标明。
• 引脚间距: 不同型号的液晶显示器件应遵循规定的引脚间距，避免因设计差异导致安装问题。
• 信号定义: 引线的功能定义应清晰明确，便于用户快速识别并正确连接。

标准的意义与影响

GBT 6251-1986 的实施对于推动液晶显示技术的标准化具有重要意义。它不仅提高了产品质量的一致性，还降低了生产成本，增强了产品的市场竞争力。此外，该标准也为后续相关技术标准的制定提供了宝贵的经验。
