GBT 5847-2004 尺寸链计算方法

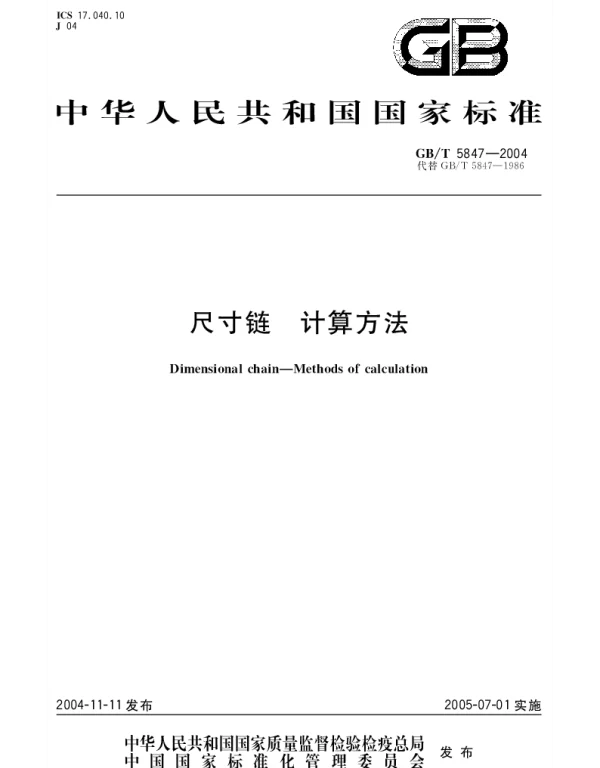

尺寸链是机械设计与制造领域中一个重要的概念，它描述了一系列相互关联的尺寸及其公差传递关系。GB/T 5847-2004 是中国国家标准，规定了尺寸链的计算方法。本文将通过分析该标准的核心内容，探讨其在工程实践中的应用价值。

尺寸链的基本原理

尺寸链是指由若干个尺寸组成的封闭回路，其中每个尺寸被称为“环”。这些环可以分为两类：增环和减环。增环的变动会增大封闭环的尺寸，而减环的变动则会减小封闭环的尺寸。

• 增环：当增环增大时，封闭环也增大。
• 减环：当减环增大时，封闭环减小。

GBT 5847-2004 的计算方法

根据 GB/T 5847-2004，尺寸链的计算主要涉及以下几个步骤：

• 确定尺寸链的组成环：首先需要明确哪些尺寸构成了尺寸链，并区分增环和减环。
• 计算封闭环的极限值：利用增环和减环的极限尺寸，通过公式计算封闭环的最大值和最小值。
• 确定封闭环的公差：根据各组成环的公差，采用极值法或概率法计算封闭环的公差。

例如，在一个典型的尺寸链中，若增环为 A1 和 A2，减环为 B1，则封闭环 T 的极限值可以通过以下公式计算：

• Tmax = (A1max + A2max) - B1min
• Tmin = (A1min + A2min) - B1max

实际应用中的挑战与对策

尽管 GB/T 5847-2004 提供了详细的计算方法，但在实际应用中仍面临一些挑战：

• 复杂尺寸链的处理难度较高，需要精确的数学模型支持。
• 不同加工工艺对尺寸公差的影响难以量化。

为应对这些挑战，工程师应注重以下几点：

• 加强理论学习，熟练掌握尺寸链的基本原理。
• 借助计算机辅助设计（CAD）工具，提高计算效率。
• 结合实际生产经验，优化尺寸链的设计方案。

结论

GB/T 5847-2004 提供了一套科学、系统的尺寸链计算方法，为机械设计与制造提供了重要指导。然而，要充分发挥其作用，还需要不断探索和完善相关技术手段。未来的研究方向包括开发智能化的尺寸链分析软件以及深入研究概率法的应用场景。
