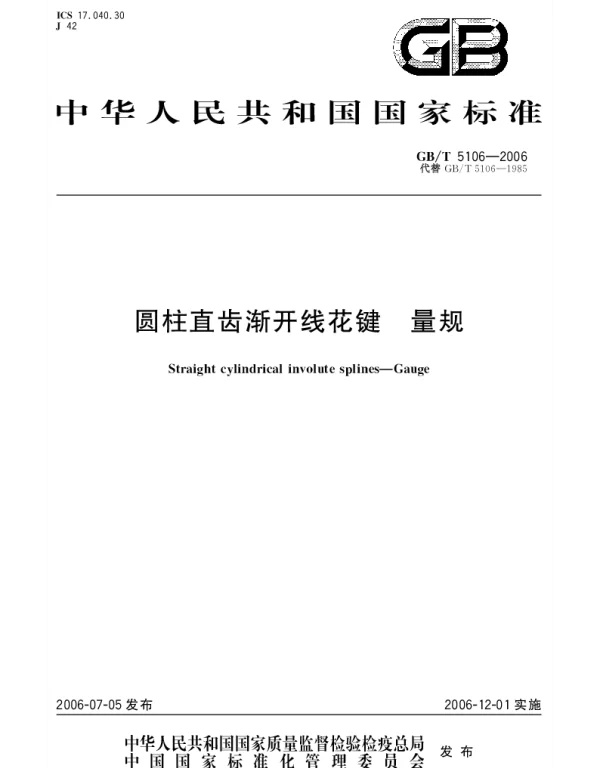

GBT 5106-2006 圆柱直齿渐开线花键.量规

GBT 5106-2006 圆柱直齿渐开线花键量规常见问题解答

以下是关于 GBT 5106-2006 标准中圆柱直齿渐开线花键量规的一些常见问题及其详细解答。

1. GBT 5106-2006 是什么标准？

GBT 5106-2006 是中国国家标准，规定了圆柱直齿渐开线花键的基本参数、公差、标记方法以及检测要求，适用于机械设计与制造领域。

2. 圆柱直齿渐开线花键的主要用途是什么？

圆柱直齿渐开线花键主要用于传递扭矩和轴向位移，广泛应用于汽车、航空航天、工程机械等领域，因其具有较高的承载能力和对中性而备受青睐。

3. GBT 5106-2006 中提到的量规有哪些类型？

根据标准，量规主要包括以下几种：

• 定心量规：用于测量花键的定心直径。
• 齿形量规：用于检查花键齿形的几何精度。
• 综合量规：结合了定心量规和齿形量规的功能，用于全面检验花键。

4. 如何选择合适的量规进行检测？

选择量规时需要考虑以下因素：

• 花键的尺寸范围（如外径、内径、齿宽等）。
• 检测的具体要求（如是否需要测量定心精度或齿形误差）。
• 实际使用的环境条件（如温度、湿度等）。

5. GBT 5106-2006 中如何定义花键的公差等级？

标准将花键的公差分为不同的等级，通常以“6级”、“7级”等形式表示。其中，“6级”为最高精度等级，适用于高精度要求的场合；“7级”及以下则适用于一般工业应用。

6. 花键的定心直径是如何测量的？

定心直径的测量通常使用定心量规完成，具体步骤如下：

1. 将量规插入花键孔中。
2. 旋转量规并观察其与花键齿的接触情况。
3. 通过量规上的刻度读取定心直径值。

7. 如果检测结果不符合标准怎么办？

如果检测结果显示花键不符合标准，则需采取以下措施：

• 分析原因（如加工误差、材料问题等）。
• 调整加工工艺或更换材料。
• 重新检测直至符合标准。

8. 使用量规时需要注意哪些事项？

在使用量规时应注意以下几点：

• 量规应定期校准，确保其准确性。
• 操作时避免过度用力，以免损坏量规。
• 保持量规清洁，防止杂质影响测量结果。

9. GBT 5106-2006 是否适用于所有类型的花键？

GBT 5106-2006 主要适用于圆柱直齿渐开线花键，不适用于其他类型的花键（如矩形花键）。因此，在选择标准时需明确花键类型。

10. 如何判断花键的齿形是否合格？

齿形的合格性可以通过齿形量规进行判断。具体方法是将量规插入花键中，观察其与齿形的贴合程度。若完全贴合，则表明齿形合格；否则需进一步调整。
