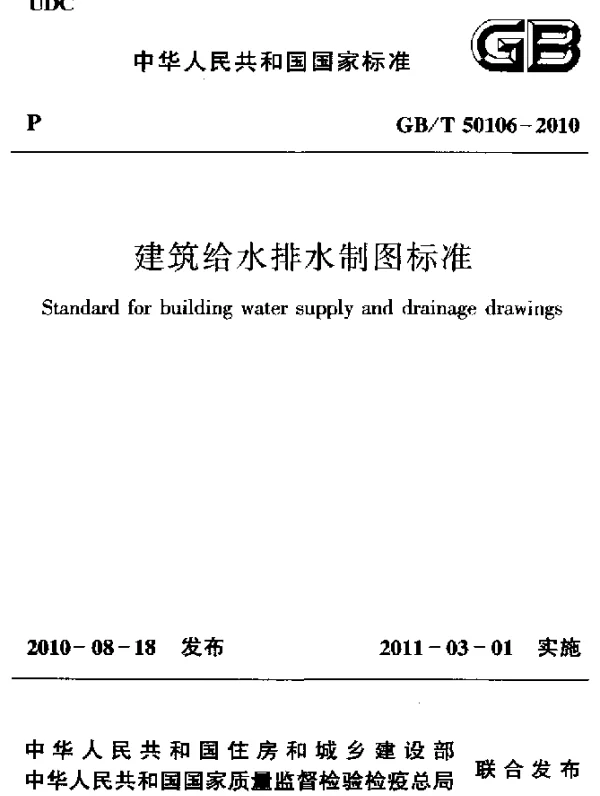

GBT 50106-2010 建筑给水排水制图标准

GBT 50106-2010 建筑给水排水制图标准常见问题解答

GBT 50106-2010 是中国建筑行业的重要标准之一，用于规范建筑给水排水工程的制图要求。以下是关于该标准的一些常见问题及其解答。

1. GBT 50106-2010 的适用范围是什么？

GBT 50106-2010 主要适用于建筑给水排水工程的设计、施工和验收阶段中的制图工作。它规定了图纸的基本内容、符号表示、标注方式等，旨在提高设计图纸的规范性和一致性。

2. 制图时如何选择合适的比例？

根据 GBT 50106-2010 的要求，制图比例的选择需根据实际情况确定。例如：

• 平面图通常采用 1:50 或 1:100 的比例。
• 剖面图或局部放大图可以采用 1:20 或 1:10 的比例。
• 总平面图一般采用 1:500 或 1:1000 的比例。

选择合适比例有助于清晰表达设计意图并方便施工。

3. 图纸中常用的符号有哪些？

GBT 50106-2010 对符号的使用有明确规定，以下是一些常见的符号：

• 给水管线：用粗实线表示。
• 排水管线：用中粗虚线表示。
• 阀门：用特定符号（如圆形内加十字）表示。
• 检查井：用圆形符号表示。

这些符号在图纸中必须严格按照标准绘制，以避免歧义。

4. 标注尺寸时需要注意哪些事项？

根据 GBT 50106-2010 的要求，标注尺寸时应注意以下几点：

• 尺寸单位统一为毫米（mm），无需特别注明。
• 标注应尽量靠近相关图形，并保持清晰可读。
• 标注文字方向应与尺寸线平行。
• 避免重复标注，确保图纸简洁明了。

5. 如何处理图纸中的标高信息？

标高信息是建筑给水排水设计的重要内容，GB/T 50106-2010 规定：

• 标高以米（m）为单位，小数点后保留三位。
• 绝对标高应以黄海平均海平面为基准。
• 相对标高则以某一指定位置为基准。

标高信息应在平面图、剖面图中明确标注，并与设计说明保持一致。

6. 为什么需要遵循 GBT 50106-2010 的制图规范？

遵循 GBT 50106-2010 的制图规范具有以下重要意义：

• 确保图纸的标准化和规范化，便于各方理解和执行。
• 减少因图纸不清晰导致的施工错误和返工。
• 提高工作效率，缩短项目周期。
• 满足国家和行业对工程质量的要求。

7. 如果图纸不符合 GBT 50106-2010 的要求怎么办？

如果发现图纸不符合标准，应采取以下措施：

• 立即停止施工，避免因图纸错误造成损失。
• 联系设计单位进行修正，必要时重新审批图纸。
• 在修正完成后重新组织施工。

这是保障工程质量的关键步骤。

8. GBT 50106-2010 是否适用于所有类型的建筑项目？

GBT 50106-2010 主要适用于民用建筑和工业建筑的给水排水工程。对于特殊工程（如核电站、航空航天设施等），可能需要额外补充或调整标准。
