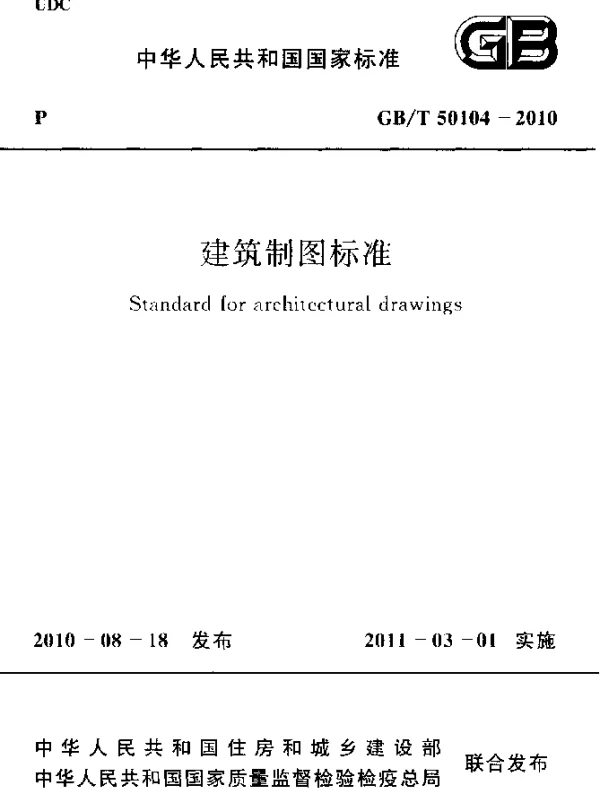

GBT 50104-2010 建筑制图标准

GBT 50104-2010 建筑制图标准常见问题解答

以下是关于 GBT 50104-2010 建筑制图标准 的常见问题及其详细解答。

1. GBT 50104-2010 是什么？

GBT 50104-2010 是中国国家标准，全称是《建筑制图标准》。它规定了建筑图纸绘制的基本规则和技术要求，适用于建筑设计、施工及验收过程中的图纸表达。

2. GBT 50104-2010 的适用范围是什么？

该标准适用于新建、改建、扩建的各类建筑工程的制图工作，包括但不限于住宅、工业厂房、公共建筑等。同时，它也适用于建筑施工图的设计与审核。

3. GBT 50104-2010 中有哪些基本的制图规则？

• 图线规范： 包括粗实线、细实线、虚线等不同类型的线条用途和宽度要求。
• 比例选择： 根据图纸类型选择合适的比例，例如平面图常用 1:100 或 1:200。
• 标注要求： 尺寸标注需清晰准确，避免重复或遗漏。

4. GBT 50104-2010 对建筑图纸的比例有什么具体要求？

根据图纸类型的不同，标准对比例有明确要求：

• 总平面图建议使用 1:500 或 1:1000；
• 建筑平面图建议使用 1:100 或 1:200；
• 剖面图和立面图建议使用 1:50 或 1:100。

5. 如何理解 GBT 50104-2010 中的图例符号？

图例符号是建筑制图的重要组成部分，用于表示建筑物的结构、材料和设施。

• 例如，墙体用粗实线表示，门窗用特定符号表示。
• 标准中提供了详细的图例符号表，设计人员需严格遵循。

6. GBT 50104-2010 是否强制执行？

是的，作为中国国家标准，GBT 50104-2010 具有强制性，所有涉及建筑制图的相关单位和个人都必须遵守。

7. 如果在实际工作中遇到与 GBT 50104-2010 不一致的情况怎么办？

当遇到特殊情况时，应首先咨询相关技术负责人或行业专家。如果确实需要偏离标准，需提供充分的理由并获得审批，同时记录备案。

8. GBT 50104-2010 是否适用于国际项目？

GBT 50104-2010 主要针对国内项目，但其部分内容（如图线规范）具有通用性，可参考用于国际项目。然而，国际项目通常还需满足其他国际标准（如 ISO 标准），因此需结合实际情况灵活应用。

9. GBT 50104-2010 是否有更新版本？

目前最新的版本为 GBT 50104-2010，尚未发布更新版本。如有新的国家标准出台，将另行通知。

10. 如何获取 GBT 50104-2010 的完整内容？

可以在中国国家标准化管理委员会网站或相关出版机构购买标准文件的正式版本。此外，部分高校图书馆或专业机构也可能提供查询服务。
