GBT 4888-1985 故障树名词术语和符号

GBT 4888-1985 故障树名词术语和符号

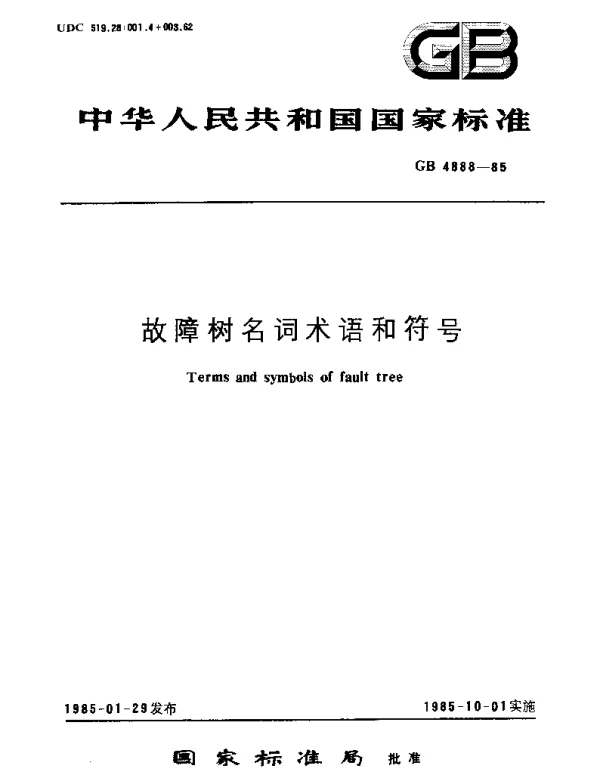

故障树分析（Fault Tree Analysis, FTA）是一种系统化的、图形化的风险评估工具，广泛应用于工程领域以识别和量化系统的故障模式及其影响。作为标准化的参考文件，GBT 4888-1985为故障树的名词术语和符号提供了统一的定义与规范，为相关领域的研究和实践奠定了坚实的基础。

名词术语

• 顶事件（Top Event）: 表示系统或子系统中需要避免的特定故障状态。
• 基本事件（Basic Event）: 构成顶事件的最低层次的故障事件，无法进一步分解。
• 中间事件（Intermediate Event）: 位于顶事件和基本事件之间的事件，通常由其他事件引发。
• 逻辑门（Logic Gate）: 描述事件之间逻辑关系的符号，如“与门”、“或门”等。
• 最小割集（Minimal Cut Set）: 导致顶事件发生的最小基本事件组合。
• 最小径集（Minimal Path Set）: 防止顶事件发生的最小基本事件组合。

符号说明

• 顶事件符号: 通常用矩形框表示，直观地展示系统的关键故障状态。
• 基本事件符号: 使用圆形框表示，强调其不可再分的特点。
• 中间事件符号: 采用菱形框表示，用于连接顶事件和基本事件。
• 逻辑门符号:
  • “与门”用“AND”表示，表示所有输入事件都发生时输出事件才会发生。
  • “或门”用“OR”表示，表示至少一个输入事件发生时输出事件就会发生。
• 概率符号: 事件的发生概率通常标注在事件符号附近，便于定量分析。

通过标准化的名词术语和符号体系，GBT 4888-1985不仅提高了故障树分析的可读性和一致性，还促进了跨学科的合作与交流。这一标准的应用范围涵盖了航空航天、核能、化工等多个高风险行业，为保障系统安全提供了有力支持。

结论

GBT 4888-1985作为故障树分析的重要基础，其对名词术语和符号的规范化定义具有深远意义。它不仅是技术交流的桥梁，也是推动故障树分析方法学发展的关键因素。未来，随着技术的进步和应用场景的扩展，该标准仍有进一步优化的空间，以适应更加复杂和多样化的系统需求。
