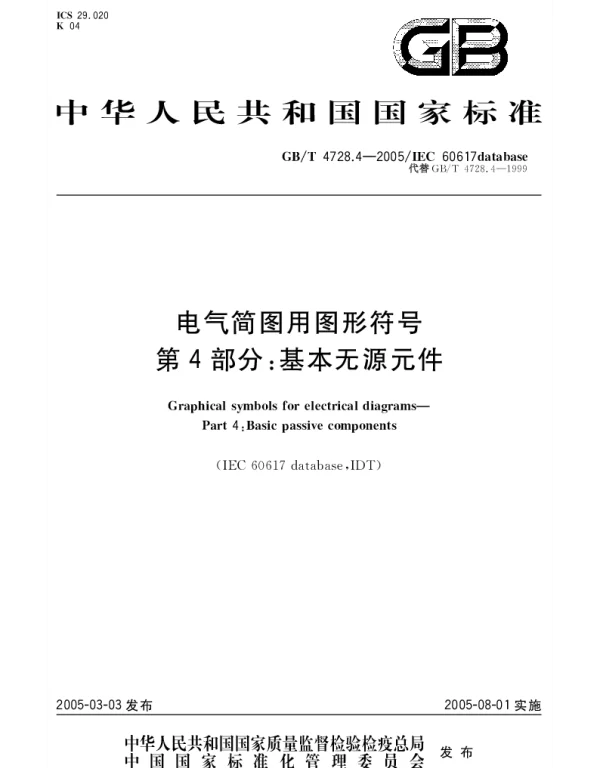

GBT 4728.4-2005 电气简图用图形符号 第4部分: 基本无源元件

以下是关于 GBT 4728.4-2005 的常见问题及其解答，帮助您更好地理解和应用该标准。

1. GBT 4728.4-2005 是什么？

GBT 4728.4-2005 是中国国家标准，规定了用于绘制电气简图的基本无源元件的图形符号。这些符号广泛应用于电力系统、电子电路设计和制造领域。

2. 什么是无源元件？

无源元件是指在电路中不提供能量的元件，例如电阻器、电容器、电感器等。它们仅消耗或储存能量，而不会主动产生能量。

3. GBT 4728.4-2005 的主要用途是什么？

该标准的主要用途是为电气工程师和设计师提供统一的图形符号规范，以便在图纸上清晰、准确地表达电路设计意图。这有助于提高设计效率并减少误解。

4. GBT 4728.4-2005 包括哪些基本无源元件？

该标准涵盖了以下基本无源元件的图形符号：

• 电阻器
• 电容器
• 电感器
• 变压器
• 二极管
• 晶闸管
• 熔断器

5. 如何正确选择无源元件的图形符号？

选择图形符号时，需根据元件的实际功能和特性进行匹配。例如：

• 电阻器通常用一个长方形表示。
• 电容器用两条平行线表示。
• 电感器用螺旋线表示。

具体符号可以在标准文件中查找。

6. GBT 4728.4-2005 是否适用于所有类型的电路？

该标准适用于大多数电气和电子电路的设计，但对于某些特殊领域（如高压输电系统或高频电路），可能需要补充其他特定符号。

7. 如果找不到某个元件的图形符号怎么办？

如果标准中未列出所需元件的符号，可以参考国际标准（如 IEC 60617）或其他行业标准。同时，建议与相关领域的专家沟通，以确保符号的一致性和准确性。

8. 使用 GBT 4728.4-2005 时需要注意哪些事项？

在使用该标准时，应注意以下几点：

• 确保符号的尺寸和比例符合要求。
• 避免符号与其他标注重叠。
• 保持符号的简洁性和易读性。

9. GBT 4728.4-2005 和其他标准的关系是什么？

GBT 4728.4-2005 是中国国家标准，与国际标准（如 IEC 60617）具有一定的兼容性。但在某些情况下，可能需要结合具体应用场景调整符号。

10. 如何获取 GBT 4728.4-2005 标准文件？

您可以从中国国家标准化管理委员会（SAC）或相关出版机构购买标准文件。此外，一些图书馆和在线平台也可能提供查询服务。
