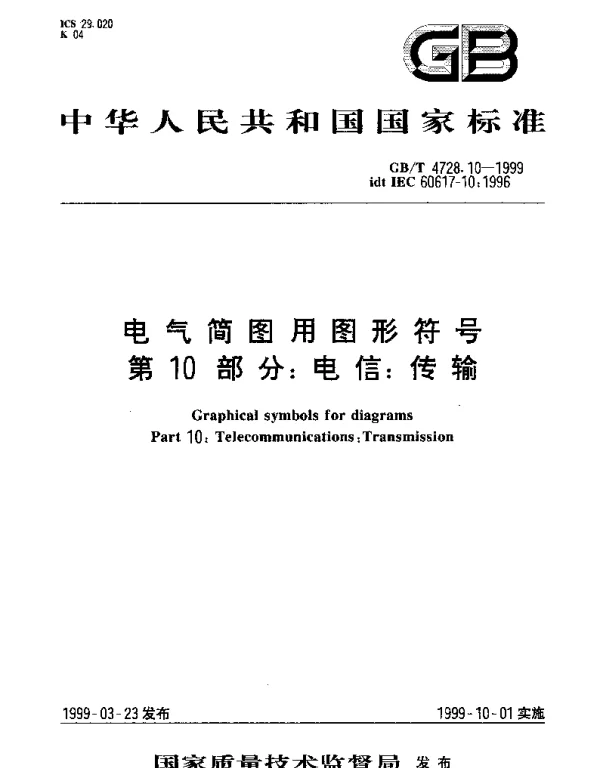

GBT 4728.10-1999 电气简图用图形符号 第10部分： 电信： 传输

GBT 4728.10-1999 主要内容

GBT 4728.10-1999《电气简图用图形符号 第10部分：电信：传输》规定了用于电气简图中表示电信传输相关设备和概念的图形符号。该标准适用于绘制电气简图时选用合适的图形符号，以清晰表达电信传输系统的组成和功能。

• 适用范围：本标准适用于电信传输领域的电气简图设计，包括但不限于电话、数据通信、无线电传输等。
• 图形符号分类：
  • 传输介质相关符号（如电缆、光纤）
  • 传输设备相关符号（如调制解调器、交换机）
  • 信号处理相关符号（如滤波器、放大器）
• 符号规范：详细描述了各类符号的形状、尺寸、颜色及标注要求。

与老版本的变化

相比之前的版本，GBT 4728.10-1999 在以下几个方面进行了更新和改进：

• 新增内容：
  • 增加了对光纤通信相关图形符号的规定。
  • 引入了更多现代电信设备的符号，例如数字信号处理器（DSP）相关的符号。
• 修改内容：
  • 调整了一些传统符号的设计，使其更符合现代绘图工具的需求。
  • 优化了符号的标注方式，使其更加简洁明了。
• 删除内容：
  • 移除了部分过时的符号，例如早期模拟通信设备的相关符号。
