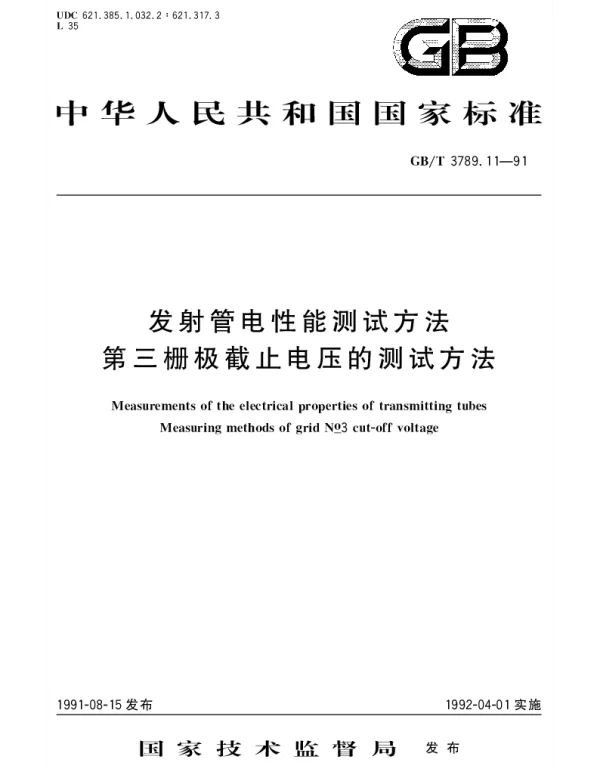

GBT 3789.11-1991 发射管电性能测试方法 第三栅极截止电压的测试方法

GBT 3789.11-1991 发射管电性能测试方法

本文将详细介绍 GBT 3789.11-1991 标准中关于发射管电性能测试方法中的第三栅极截止电压的测试方法。该标准为电子器件的测试提供了统一的技术规范，确保了测试结果的准确性和可比性。

第三栅极截止电压的重要性

在发射管的电性能测试中，第三栅极截止电压 是一个关键参数。它直接影响到发射管的工作效率和稳定性。通过精确测量第三栅极截止电压，可以有效评估发射管的性能，并为后续的设计和应用提供可靠的数据支持。

测试方法概述

根据 GBT 3789.11-1991 的规定，第三栅极截止电压的测试方法主要包括以下几个步骤：

• 准备测试设备：包括高精度电压源、电流表、示波器等。
• 设置测试环境：确保测试环境稳定，避免外界干扰。
• 连接测试电路：按照标准要求正确连接发射管与测试设备。
• 施加电压：逐步增加栅极电压，记录对应的阳极电流变化。
• 确定截止电压：当阳极电流下降到某一特定值时，所对应的栅极电压即为第三栅极截止电压。

测试过程中的注意事项

在进行第三栅极截止电压测试时，需要注意以下几点：

• 设备校准：确保所有测试设备在校准有效期内，以保证数据的准确性。
• 温度控制：测试过程中应严格控制环境温度，避免温度波动对测试结果的影响。
• 数据记录：详细记录每次测试的数据，以便后续分析和验证。

结论

通过对 GBT 3789.11-1991 中第三栅极截止电压测试方法的研究，我们可以看到，该方法不仅操作简便，而且能够提供可靠的测试结果。这对于提高发射管的生产质量以及优化其应用具有重要意义。
