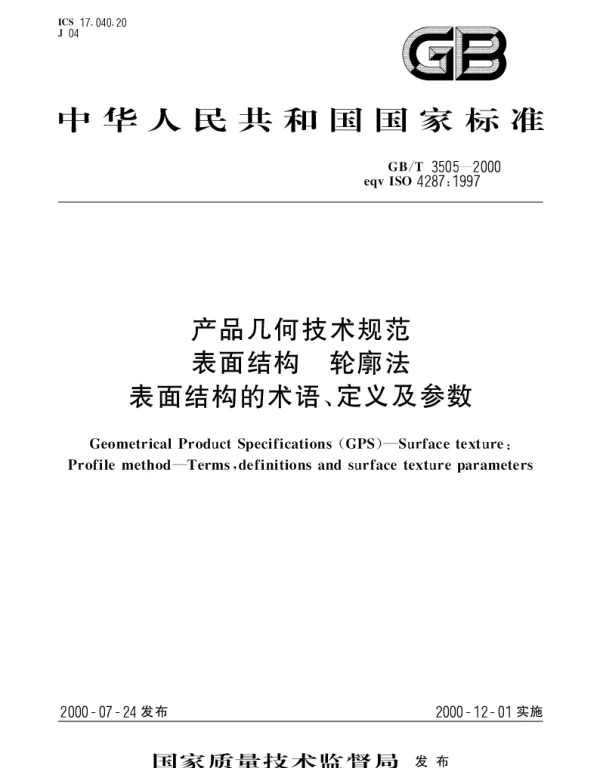

GBT 3505-2000 产品几何技术规范 表面结构 轮廓法 表面结构的术语、定义及参数

GBT 3505-2000 常见问题解答

GBT 3505-2000 是关于什么的标准？

GBT 3505-2000 是一项中国国家标准，用于定义与产品几何技术规范相关的表面结构术语、定义及参数。它主要涉及通过轮廓法测量表面结构的技术要求，适用于需要精确控制表面特性的工业领域。

什么是表面结构？

表面结构是指物体表面的微观几何特性，包括粗糙度、波纹度和纹理等特征。这些特性对产品的功能性能（如摩擦、密封性、耐磨性）有重要影响。

GBT 3505-2000 中定义的主要表面结构参数有哪些？

• Ra（算术平均偏差）：表示表面轮廓的高度偏差平均值，是评估表面粗糙度的常用指标。
• Rq（均方根偏差）：类似于 Ra，但使用平方和开方的方式计算，更注重高频成分的影响。
• Rz（最大高度）：表面轮廓上最高点与最低点之间的垂直距离。
• Rsm（轮廓单元平均宽度）：表示轮廓单元的平均宽度，反映表面的纹理特征。

GBT 3505-2000 中的轮廓法是什么？

轮廓法是一种通过触针式仪器扫描表面并记录其高度变化来测量表面结构的方法。这种方法能够提供详细的表面形貌信息，广泛应用于工业生产和质量控制。

如何选择合适的表面结构参数？

• 根据具体应用需求选择参数，例如 Ra 更适合评估整体粗糙度，而 Rz 更适合检测显著的峰谷差异。
• 参考相关行业标准或客户要求，确保参数设置符合实际工况。

GBT 3505-2000 是否适用于所有类型的表面？

GBT 3505-2000 主要适用于通过轮廓法测量的表面结构。对于某些特殊材料或复杂形状的表面，可能需要结合其他测量方法进行综合评估。

为什么表面结构对产品质量如此重要？

• 表面结构直接影响产品的摩擦系数、密封性能和耐久性。
• 不符合要求的表面结构可能导致产品失效或降低使用寿命。

GBT 3505-2000 和国际标准 ISO 4287 的关系是什么？

GBT 3505-2000 在很大程度上参考了国际标准 ISO 4287，但在某些细节上进行了本地化调整，以更好地适应中国的工业实践。

在使用 GBT 3505-2000 进行测量时需要注意哪些事项？

• 确保测量设备校准准确，定期维护仪器。
• 遵循标准中的操作步骤，避免人为误差。
• 记录测量条件（如触针半径、测量速度等），以便结果可追溯。

GBT 3505-2000 是否需要更新？

标准的更新频率取决于技术发展和市场需求。目前 GBT 3505-2000 已经实施多年，建议关注最新版本或修订版，以获取更先进的测量技术和方法。
