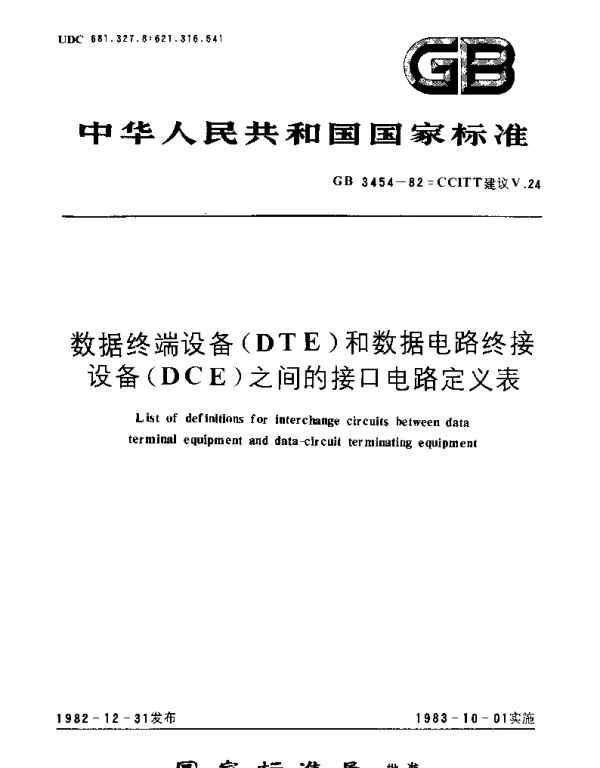

GBT 3454-1982 数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表

GBT 3454-1982 数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表

GBT 3454-1982 是中国国家标准中关于数据终端设备（Data Terminal Equipment, DTE）和数据电路终接设备（Data Circuit-terminating Equipment, DCE）之间接口电路的规范性文件。该标准定义了DTE与DCE之间的物理连接、电气特性以及功能要求，为通信设备的设计和互操作提供了重要的技术依据。

本文将通过分析该标准的核心内容，梳理其在接口电路定义中的关键点，并结合实际应用场景探讨其重要性。

接口电路的基本构成

根据GBT 3454-1982的规定，DTE与DCE之间的接口电路主要由以下几个方面组成：

• 物理连接：定义了接口的物理层结构，包括连接器类型、引脚数量及布局。
• 电气特性：规定了信号电压范围、电流限制以及传输速率等参数。
• 功能定义：明确了各引脚的功能分配，例如发送数据、接收数据、信号地等。

接口电路的功能定义表

以下是GBT 3454-1982中规定的部分典型接口电路功能定义表：

• 引脚1：信号地（Signal Ground）——用于提供参考电平。
• 引脚2：接收数据（Receive Data, RXD）——从DCE接收数据。
• 引脚3：发送数据（Transmit Data, TXD）——向DCE发送数据。
• 引脚4：请求发送（Request to Send, RTS）——由DTE发起，请求DCE准备接收数据。
• 引脚5：允许发送（Clear to Send, CTS）——由DCE响应，表示可以开始发送数据。
• 引脚6：数据载波检测（Data Carrier Detect, DCD）——指示DCE是否检测到有效的信号。
• 引脚7：数据终端就绪（Data Terminal Ready, DTR）——由DTE指示自身已准备好进行通信。
• 引脚8：数据设备就绪（Data Set Ready, DSR）——由DCE指示自身已准备好进行通信。

这些功能定义确保了DTE与DCE之间的高效协作，特别是在早期的串行通信系统中发挥了重要作用。

标准的重要性与应用价值

GBT 3454-1982作为一项基础性的通信标准，在多个领域具有广泛的应用价值：

• 为不同厂商生产的DTE和DCE设备提供了统一的接口规范，促进了设备间的互操作性。
• 在工业自动化、远程监控等领域，该标准支持了复杂系统的稳定运行。
• 尽管现代通信技术已经发展出更先进的协议（如USB、以太网等），但该标准在某些特定场景下仍具有不可替代的作用。

综上所述，GBT 3454-1982不仅体现了我国在通信领域的技术积累，也为后续标准的制定奠定了坚实的基础。
