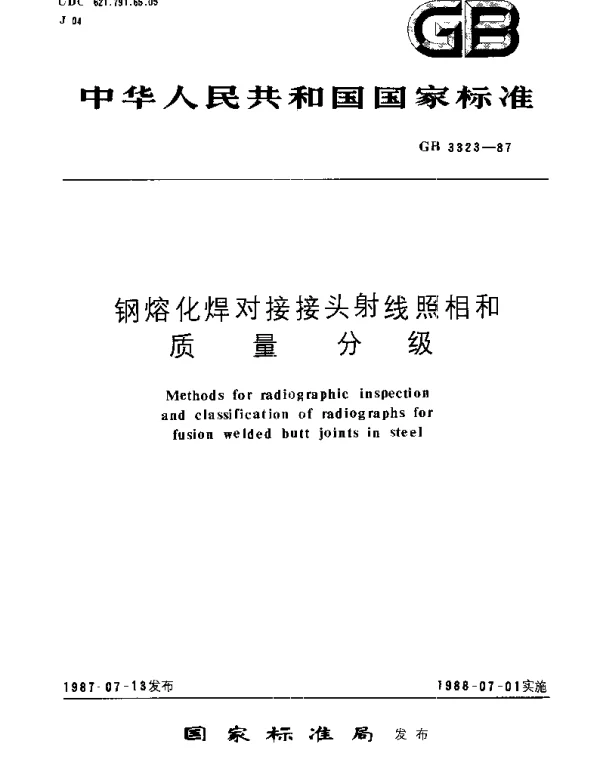

GBT 3323-1987 钢熔化焊对接接头射线照相和质量分级

GBT 3323-1987 标准概述

GBT 3323-1987 是中国国家标准，规定了钢熔化焊对接接头射线照相检测方法及其质量分级标准。这一标准适用于碳素钢、低合金钢以及不锈钢等材料的焊接接头检测，通过射线照相技术评估焊接质量，确保结构的安全性和可靠性。射线照相是一种无损检测技术，能够揭示焊接接头内部的缺陷，如裂纹、气孔、夹渣等。

射线照相技术原理与应用

射线照相的基本原理是利用射线穿透材料时因密度差异而产生不同吸收率的现象。当射线穿过焊接接头时，缺陷部分由于密度不同会形成对比影像，从而被记录在胶片或数字化设备上。这种方法具有高灵敏度和直观性，尤其适合检测焊接接头中的体积型缺陷。

• 检测范围： 主要用于压力容器、管道、桥梁等重要结构的焊接质量检测。
• 优点： 能够提供清晰的内部图像，帮助技术人员准确判断缺陷类型和位置。
• 局限性： 对于平面型缺陷（如未熔合）的检测效果有限。

质量分级体系

GBT 3323-1987 根据射线照相结果将焊接质量分为四个等级，从一级到四级依次降低。一级表示最高质量，允许的缺陷数量和尺寸最小；四级则允许更多且更大的缺陷存在。这种分级体系为设计人员、施工方及验收方提供了明确的质量评价依据。

• 一级质量： 适用于对安全性要求极高的场合，如核反应堆压力容器。
• 二级质量： 常用于一般工业设备制造中。
• 三级质量： 适用于次要结构部件。
• 四级质量： 仅限于非关键部位。

实际案例分析

以某大型石化项目为例，在建设过程中采用了 GBT 3323-1987 标准进行射线照相检测。通过对多个焊接接头的检测发现，约有 8% 的接头存在轻微气孔，但均符合二级质量标准，无需返修。这一结果不仅保证了工程进度，还大幅降低了成本。

此外，某城市地铁隧道施工中也运用了该标准，检测结果显示所有焊接接头均达到一级质量要求，为隧道的安全运行提供了坚实保障。

总结

GBT 3323-1987 作为一项重要的国家标准，为钢熔化焊对接接头的质量控制提供了科学依据。通过射线照相技术和严格的质量分级体系，可以有效预防潜在的安全隐患，提高工程的整体质量和寿命。未来，随着新材料和新技术的发展，这一标准也需要不断更新和完善，以适应更广泛的应用需求。
