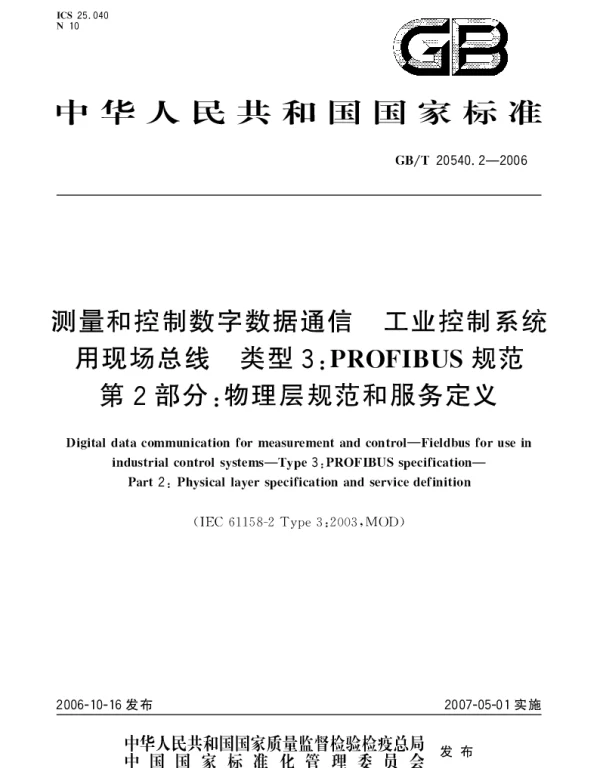

GBT 20540.2-2006 测量和控制数字数据通信 工业控制系统用现场总线 类型3：PROFIBUS规范 第2部分：物理层规范和服务定义

GBT 20540.2-2006 标准概述

GBT 20540.2-2006 是中国国家标准化管理委员会发布的关于工业控制系统中现场总线的标准之一，具体针对 PROFIBUS（Process Fieldbus）类型3的物理层规范和服务定义。这一标准为工业自动化领域提供了统一的技术框架，确保了不同厂商设备之间的互操作性。PROFIBUS 是一种广泛应用于制造业和过程工业的开放式通信系统，其核心优势在于高效的数据传输和强大的抗干扰能力。

PROFIBUS 的技术特点

PROFIBUS 的核心功能是实现工业设备间的高速通信。它支持多种通信协议，包括 DP（Decentralized Peripherals）、PA（Process Automation）和 FMS（Fieldbus Message Specification）。其中，DP 和 PA 是最常用的两种模式，分别适用于分布式外围设备和过程自动化场景。PROFIBUS 的物理层基于 RS-485 标准，能够在长距离下保持稳定的数据传输，最大传输速率可达 12 Mbps。

• 高可靠性： PROFIBUS 使用差分信号传输，有效减少电磁干扰对信号的影响。
• 灵活性： 支持点对点、多主站和主从通信等多种拓扑结构。
• 兼容性： GBT 20540.2-2006 标准确保了国产设备与国际标准的无缝对接。

物理层规范详解

物理层是 PROFIBUS 系统的基础，直接决定了数据传输的质量和稳定性。根据 GBT 20540.2-2006 的规定，PROFIBUS 的物理层采用双绞线作为传输介质，支持单根或多根电缆连接。此外，该标准还详细定义了信号电平、阻抗匹配以及电缆长度等参数，以确保系统的可靠运行。

• 信号电平： PROFIBUS 使用差分电压信号，典型值为 ±2.5V。
• 电缆长度： 在 9600 bps 下，最长可达 1200 米；在 12 Mbps 下，通常限制在 200 米以内。
• 抗干扰设计： 通过屏蔽电缆和滤波器，有效降低外界噪声对信号的影响。

服务定义与应用场景

PROFIBUS 的服务定义涵盖了数据传输、诊断和配置等多个方面。例如，DP 模式主要用于实时数据交换，而 PA 模式则侧重于低功耗和本质安全的应用场景。这些服务使得 PROFIBUS 成为工业自动化领域的理想选择。

以某汽车制造厂为例，该工厂部署了基于 PROFIBUS 的生产线监控系统。通过 GBT 20540.2-2006 标准，所有生产设备实现了统一的通信接口，显著提升了生产效率和设备维护速度。据统计，该系统的平均故障修复时间缩短了 30%，生产停机时间减少了 20%。

总结

GBT 20540.2-2006 标准为工业控制系统中的 PROFIBUS 提供了全面的技术指导，推动了我国工业自动化水平的发展。未来，随着智能制造和工业物联网的普及，PROFIBUS 将继续发挥重要作用，助力更多企业实现数字化转型。
