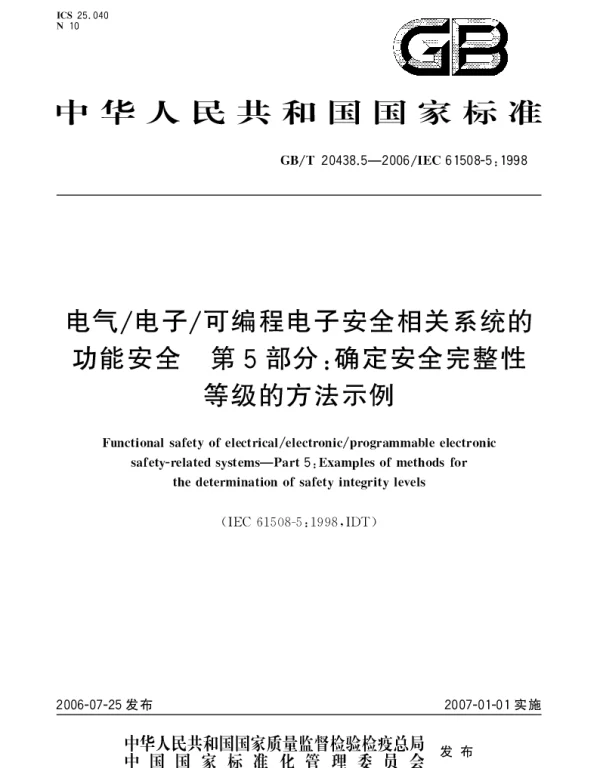

GBT 20438.5-2006 电气电子可编程电子安全相关系统的功能安全 第5部分：确定安全完整性等级的方法示例

GBT 20438.5-2006 标准概述

GBT 20438.5-2006 是中国国家标准化管理委员会发布的一项关于电气电子可编程电子安全相关系统功能安全的标准，其核心在于确保系统在设计、开发和运行过程中能够达到预期的安全目标。该标准的第五部分专门讨论了如何通过科学的方法确定安全完整性等级（SIL），这是实现系统功能安全的关键步骤之一。

安全完整性等级（SIL）的重要性

安全完整性等级是衡量一个系统在特定时间内成功执行所需安全功能的能力的一种指标。它分为四个等级（SIL 1 至 SIL 4），每个等级对应不同的风险降低要求。正确地确定SIL对于保障系统安全性至关重要，因为过高的SIL可能导致不必要的成本增加，而过低的SIL则可能无法满足安全需求。

确定SIL的方法示例

根据GB/T 20438.5-2006的规定，确定SIL的方法通常包括以下几个关键步骤：

• 风险评估：首先需要对系统可能面临的危险进行全面分析，并量化这些危险的风险值。
• 功能分配：将系统所需的安全功能合理分配到各个子系统或组件中，明确每部分的功能要求。
• 失效模式分析：识别系统中可能出现的各种失效模式及其影响程度。
• 概率计算：基于上述信息，计算系统整体的故障概率以及单点故障概率。
• SIL分级：最后，依据计算结果对照标准中的表格，确定最终的SIL等级。

案例研究

以某工业自动化生产线为例，假设该生产线涉及高危操作，如机器人手臂的运动控制。通过详细的危险源辨识，发现存在碰撞、夹伤等潜在风险。经过风险评估后，确定总风险值为中等偏高。进一步的功能分配表明，控制系统需具备快速响应和多重冗余特性。通过失效模式分析和技术参数校验，最终得出该系统的SIL等级应为SIL 3。

结论

GB/T 20438.5-2006 提供了一套系统化的方法来帮助工程师们准确地确定SIL等级，从而有效提升电气电子安全相关系统的可靠性与安全性。遵循这一标准不仅能够帮助企业规避法律风险，还能显著提高产品的市场竞争力。因此，在实际项目实施过程中，应当严格按照标准流程开展工作，确保每一环节都符合规范要求。
