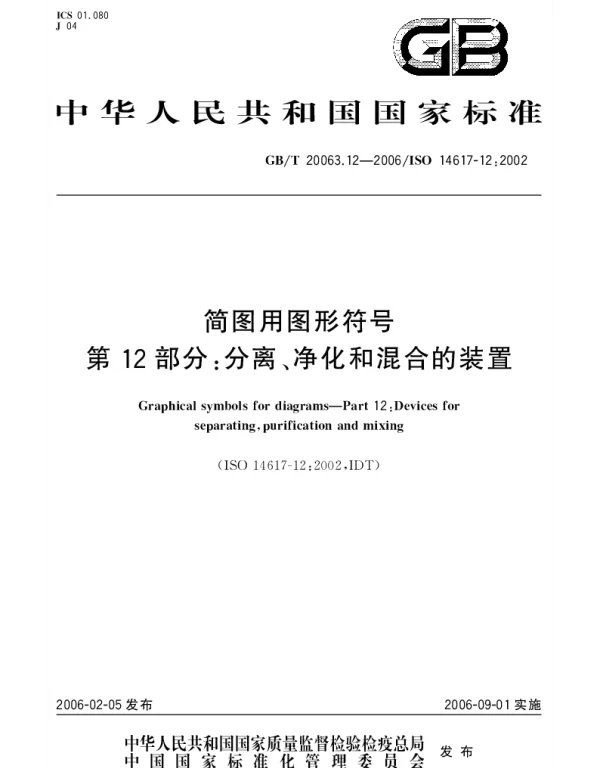

GBT 20063.12-2006 简图用图形符号.第12部分;分离、净化和混合的装置

GBT 20063.12-2006主要内容

该标准规定了用于简图的图形符号，主要用于表示分离、净化和混合的装置。这些符号广泛应用于工业流程图、电气图纸以及其他技术文档中，以清晰地传达设备的功能和用途。

• 适用范围：适用于化工、石油、电力等行业的工艺流程图绘制。
• 符号分类：
  • 分离装置：如过滤器、分离器等。
  • 净化装置：如除尘器、除湿器等。
  • 混合装置：如混合器、搅拌器等。
• 设计原则：符号应简洁明了，易于识别，并符合国际惯例。

与老版本的变化

相比老版本，新版本在以下几个方面进行了改进：

• 符号更新：增加了若干新型分离和净化装置的符号，以适应现代技术的发展。
• 标准化程度提高：对原有符号进行了优化，使其更符合国际标准ISO的要求。
• 说明文字更详尽：新增了更多关于符号使用场景和技术参数的说明，便于使用者理解。
• 兼容性增强：确保新符号与旧版符号的兼容性，方便用户过渡使用。
