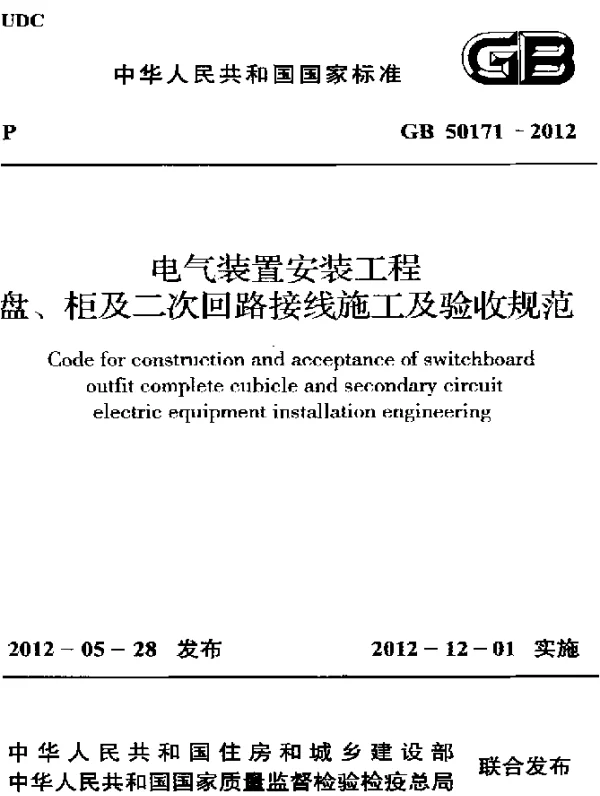

GB 50171-2012 电气装置安装工程 盘、柜及二次回路接线施工及验收规范

GB 50171-2012 电气装置安装工程 盘、柜及二次回路接线施工及验收规范常见问题解答

以下是关于GB 50171-2012标准的一些常见问题及其详细解答，按照优先级从高到低排列。

一、标准适用范围

问题描述：GB 50171-2012适用于哪些类型的电气装置安装工程？

详细回答：GB 50171-2012适用于工业与民用建筑中盘、柜及二次回路接线的施工及验收工作。具体包括控制、保护、测量、计量等设备的安装和调试，以及相关的二次回路接线。不适用于特殊环境（如爆炸危险场所）或特殊用途的电气装置。

二、施工准备与材料要求

问题描述：在施工前需要做哪些准备工作？

详细回答：施工前需检查设备的型号、规格是否符合设计要求；确认设备基础、预埋件的位置和尺寸准确无误；准备好施工工具和测试仪器，并对施工人员进行技术交底。此外，所有材料（如电缆、端子排、接线端子等）需符合国家标准，并附有合格证明。

三、盘、柜安装要求

问题描述：盘、柜安装时有哪些关键要求？

详细回答：

• 盘、柜安装应牢固平稳，垂直度偏差不得超过规定值（通常为1.5‰）。
• 盘、柜之间的连接应紧密，间隙均匀，且密封良好。
• 盘、柜内的设备布置应整齐美观，便于操作和维护。
• 盘、柜底部应封堵严密，防止异物进入。

四、二次回路接线要求

问题描述：二次回路接线有哪些注意事项？

详细回答：

• 接线应牢固可靠，不得松动或虚接。
• 电缆敷设应整齐美观，避免交叉和重叠。
• 强电与弱电回路应分开布线，避免相互干扰。
• 接线完成后需进行绝缘电阻测试，其值应满足设计要求。

五、验收标准

问题描述：如何判断盘、柜及二次回路接线是否合格？

详细回答：

• 设备安装位置、方向应符合设计图纸要求。
• 盘、柜内设备接线正确，标识清晰。
• 二次回路通电试验结果正常，无异常信号或报警。
• 绝缘电阻测试合格，接地系统可靠。

六、常见误解澄清

问题描述：有人认为只要设备能运行就符合标准，这种观点正确吗？

详细回答：这种观点是错误的。GB 50171-2012不仅关注设备的功能性，还强调施工过程中的工艺质量、安全性和可靠性。即使设备能够运行，但如果不符合安装规范或存在安全隐患，则不能视为合格。
